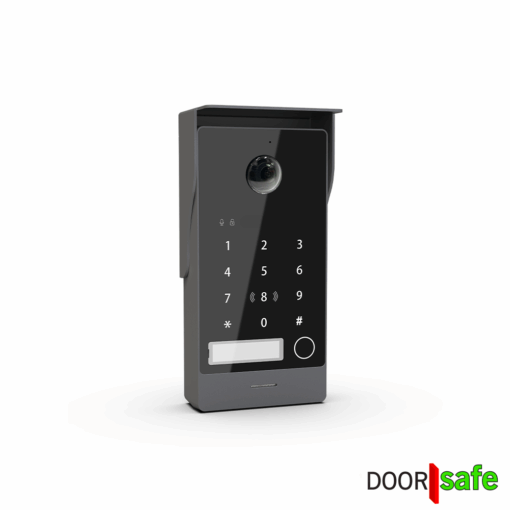

DS7889 | Opbouw HD video deurbel met camera | met of zonder regenkap | met Keypad & RFID MiFare Chipreader | zwart | 2-draads | BUS | 1 knop

DS7889 | Opbouw HD video deurbel met camera | met of zonder regenkap | met Keypad & RFID MiFare Chipreader | zwart | 2-draads | BUS | 1 knop - Image 2

DS7889 | Opbouw HD video deurbel met camera | met of zonder regenkap | met Keypad & RFID MiFare Chipreader | zwart | 2-draads | BUS | 1 knop - Image 3

DS7889 | Opbouw HD video deurbel met camera | met of zonder regenkap | met Keypad & RFID MiFare Chipreader | zwart | 2-draads | BUS | 1 knop - Image 4

DS7889 | Opbouw HD video deurbel met camera | met of zonder regenkap | met Keypad & RFID MiFare Chipreader | zwart | 2-draads | BUS | 1 knop - Image 5

DS7889 | Opbouw HD video deurbel met camera | met of zonder regenkap | met Keypad & RFID MiFare Chipreader | zwart | 2-draads | BUS | 1 knop - Image 6

DS7889 | Opbouw HD video deurbel met camera | met of zonder regenkap | met Keypad & RFID MiFare Chipreader | zwart | 2-draads | BUS | 1 knop - Image 7

DS7889 | Opbouw HD video deurbel met camera | met of zonder regenkap | met Keypad & RFID MiFare Chipreader | zwart | 2-draads | BUS | 1 knop - Image 8

DS7889 | Opbouw HD video deurbel met camera | met of zonder regenkap | met Keypad & RFID MiFare Chipreader | zwart | 2-draads | BUS | 1 knop - Image 9

DS7889 | Opbouw HD video deurbel met camera | met of zonder regenkap | met Keypad & RFID MiFare Chipreader | zwart | 2-draads | BUS | 1 knop - Image 10

DS7889 | Opbouw HD video deurbel met camera | met of zonder regenkap | met Keypad & RFID MiFare Chipreader | zwart | 2-draads | BUS | 1 knop - Image 11

DS7889 | Opbouw HD video deurbel met camera | met of zonder regenkap | met Keypad & RFID MiFare Chipreader | zwart | 2-draads | BUS | 1 knop

€129,00 incl. BTW

+ De hoogste kwaliteit, tegen de laagste prijs
+ Producten zijn bij ons op voorraad in Nederland
+ Europese service & kwaliteitscontrole
+ 2 jaar volledige garantie
+ Gratis retourneren
+ Voor 23.00 uur besteld, morgen bezorgd
+ Gratis bezorging boven €90 met PostNL of DHL (u kiest zelf)
+ Eigen PostNL afleverpunt of avondlevering kiezen mogelijk
+ Veilig betalen: iDeal, PayPal, CreditCard, Klarna, etc.

VANAF €500 - 10% KORTING

Artikelnummer: 8719325135220 Categorieën: 2 aderige draad, Accessoire, Doorsafe, Overige accessoires, Zowel inbouw als opbouw Brand: Doorsafe

Merk:Doorsafe

Formaten

Afmetingen buitendeurbel zonder regenkap: 162 x 82 x 29 mm.
Afmetingen buitendeurbel met regenkap: 168 x 86 x 51 mm.

Aansluitpunten

De buiten-unit heeft deze aansluitpunten (groen blok, draden vastdraaien met een kleine platte schroevendraaier):

2 x BUS: 2-draads aansluiting voor verbinding met het scherm of de internetmodule. De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
GATE NO/COM/NC: Voor het aansluiten van een elektrische deuropener of poort (arbeidsstroom of ruststroom).
- Dry contact: Vereist een aparte voeding voor de schakeling en het slot (max. AC/DC 30V, 4A).
- Unlocktijd: Instelbaar via het scherm.
LOCK – / LOCK +: Voor het aansluiten van een 12V DC elektrische deuropener (arbeidsstroom).
- Wet contact: Levert 12V DC, 0.7A voor het slot, geen aparte voeding nodig.
- Unlocktijd: Instelbaar via het scherm.
INPUT 1 / INPUT 2 / GND: Voor aansluiting van een deursensorcontact of exit-knop.

Specificaties

Hoge resolutie camera: 2MP FHD 1080P met 150° kijkhoek.
Behuizing: Metaal met kunststof voorplaat.
Optionele regenkap: Meegeleverde metalen regenkap voor extra bescherming, optioneel te bevestigen.
Weer-, water- en stofbestendig: IP65 / IK07.
Nachtzicht: 6 infrarood-LED’s.
Diefstalalarm: Bij verwijdering van de deurbel van de montageplaat klinkt een sirene via de speaker in zowel de buitenunit als het scherm.
Verlichting: Keypad, naamplaatje en drukknop zijn verlicht.
Keypad voor toegang: Open eventueel aangesloten deuren of poorten door een zelfgekozen pincode in te voeren.
- GATE-relais: Druk na het invoeren van de pincode op * om de GATE-relais te openen.
- LOCK-relais: Druk na het invoeren van de pincode op # om de LOCK-relais te openen.
- Pincode-instellingen:
  - Pincodes kunnen 1 tot 6 cijfers lang zijn.
  - Tot 99 verschillende pincodes kunnen worden aangemaakt voor verschillende gebruikers.
Optioneel te gebruiken: ingebouwde RFID MiFare IC-chiplezer: Voor het openen van aangesloten deuren of poorten.
- MiFare: is veiliger dan EM Marine RFID-technologie, met een ontwerp van 32 sectoren en 4 blokken, en 8 sectoren en 16 blokken. MiFare-chips zijn beschikbaar in armbanden, druppels en andere dragers.
- Specificaties: 13,56 MHz, ondersteunt ISO/IEC 14443 Type A, 196 kb/s.
- Maximaal aantal chips: 1000.
- Leesafstand: ≤ 2 cm.
- Inclusief: 3 MiFare-chips.
Inclusief: Schroeven en pluggen.
Exclusief: Kabels.
Supereenvoudige installatie: 2-draads, niet-gepolariseerde aansluiting – draden kunnen niet verkeerd worden aangesloten. Twee aansluitmethoden:
- Direct naar scherm: Verbind de buitenunit met 2 draden aan het scherm. Sluit het scherm aan op een voeding en maak verbinding met internet via WiFi.
- Via internetmodule: Verbind de buitenunit met 2 draden aan de DS6702-internetmodule, sluit de module aan op 220V en een internetrouter via een netwerkkabel. Verbind de module met 2 draden aan het DS7896-scherm, dat zowel stroom als signaal ontvangt via deze draden. Als het niet lukt om 2 draden naar het scherm te leggen, kies dan het DS7899-scherm en verbind dit via WiFi of een (PoE) netwerkkabel met dezelfde router als de internetmodule.
- Afstand: De buitenunit kan tot 300 meter van de internetmodule worden geplaatst, afhankelijk van kabeltype, aantal deurbellen en schermen. Zie het aansluitschema in de productafbeeldingen of handleiding.
Flexibele schermconfiguratie per knop:
- Eén scherm per knop/huis: Geef elk scherm een uniek huisnummer, bijv. bij 4 knoppen en 4 schermen: 101, 102, 103, 104.
  - Bij aanbellen op knop 1 rinkelt alleen het scherm met huisnummer 101; andere schermen rinkelen niet.
  - Bij aanbellen op knop 2 rinkelt alleen het scherm met huisnummer 102, enz., tot max. 4 knoppen.
- Meerdere schermen per knop/huis: Geef max. 6 schermen hetzelfde huisnummer (bijv. 101) en een uniek kamernummer.
  - Bij aanbellen op knop 1 rinkelen alle max. 6 schermen met huisnummer 101.
  - Als één scherm de oproep beantwoordt, stoppen de andere schermen met rinkelen.
  - Stel het hoofdscherm in op Kamer 1 en huisnummer 101, het tweede scherm op Kamer 2 en huisnummer 101, enz., tot max. 6 kamers.
Hoekmontagebeugel DS7881 optioneel verkrijgbaar

Slot/poort openen

De met de buiten-unit verbonden poort en/of slot kan op deze manieren worden geopend:

Via het scherm: Druk op de poort- of slotknop (sleutelsymbool) terwijl u de camerabeelden bekijkt.
Via RFID-chip: Houd een RFID-chip tegen de voorkant van de buitenunit. Stel in het scherm in of de chip de poort of het slot opent.
Via QR-code: Toon een QR-code aan de camera van de buitenunit. Stel in het scherm in of de QR-code de poort of het slot opent. Genereer een QR-code via het scherm voor eenmalig gebruik, continu gebruik, of gebruik op specifieke tijden of dagen van de week.
Via exit-knop: Druk op een met de buitenunit verbonden exit-knop. Stel in het scherm in of de exit-knop de poort of het slot opent.
Via pincode op keypad: Voer een pincode in op het toetsenpaneel van de buitenunit.
1. Druk na de pincode op * om de GATE-relais te openen.
2. Druk na de pincode op # om de LOCK-relais te openen.
3. Pincode-instellingen: Pincodes kunnen 1 tot 6 cijfers lang zijn. Tot 99 verschillende pincodes kunnen worden aangemaakt voor verschillende gebruikers.
Via de app (met internetverbinding): Druk in de app op de poort- of slotknop (sleutelsymbool) tijdens een actieve verbinding.

Deze buiten-unit kan op 3 manieren worden aangesloten:

AANSLUITOPTIE 1. MET 2 DRAADSKABEL DIRECT VAN BUITEN-UNIT NAAR SCHERM

AANSLUITOPTIE 1. MET 2 DRAADSKABEL DIRECT VAN BUITEN-UNIT NAAR SCHERM

Ga van de buiten-unit met een 2-draadskabel direct naar het scherm.
Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis!
Sluit het scherm aan op een voeding:
Optie 1: vanaf het scherm met 2 draden naar voeding DS4987 24V die in het stopcontact kan (deze voeding wordt standaard meegeleverd)
Optie 2: vanaf het scherm met 2 draden naar voeding DS4973 24V die kan worden bevestigd op een DIN-rail in de meterkast
Verbindt het scherm optioneel met internet via 2,4/5Ghz WiFi.Als het scherm niet met internet is verbonden, dan werkt het scherm wel volledig, maar de app niet.Als de WiFi verbinding niet voldoende stabiel blijkt te zijn, dan is het ook op een later moment mogelijk om de DS6702 internet module toe te voegen zodat de internet verbinding met een netwerkkabel gemaakt kan worden.

Verder:

De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
De tussenliggende/verlengende en netwerk kabels worden niet meegeleverd.
Meerdere buiten-units met 1 scherm of (internet) module verbinden is mogelijk.
Meerdere schermen met buiten-unit of (internet) module verbinden is mogelijk.
Een bestaande/WiFi/Draadloze gong toevoegen is mogelijk.
Aansluiten slot/poort aan buiten-unit of draadloos is mogelijk.
ONVIF bewakingscamera aan het scherm toevoegen is mogelijk.
Streamen beelden van 4 deurbellen/camera’s naar een NAS is mogelijk.

AANSLUITOPTIE 2. MET 2 DRAADSKABEL VAN BUITEN-UNIT VIA (INTERNET) MODULE NAAR SCHERM

AANSLUITOPTIE 2. MET 2 DRAADSKABEL VAN BUITEN-UNIT VIA (INTERNET) MODULE NAAR SCHERM

Ga van de buiten-unit met een 2-draadskabel naar de (internet) module.
Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis!
Ga van de (internet) module met een 2-draadskabel naar het scherm.
Het scherm krijgt van de module zowel stroom als signaal via deze 2 draadskabel.
Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis!
Sluit de (internet) module aan op 220V.
Optioneel: sluit de internet module met een netwerkkabel aan op de internet router om een koppeling met de app te kunnen maken.

Verder:

De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
De tussenliggende/verlengende en netwerk kabels worden niet meegeleverd.
Meerdere buiten-units met 1 scherm of (internet) module verbinden is mogelijk.
Meerdere schermen met buiten-unit of (internet) module verbinden is mogelijk.
Een bestaande/WiFi/Draadloze gong toevoegen is mogelijk.
Aansluiten slot/poort aan buiten-unit of draadloos is mogelijk.
ONVIF bewakingscamera aan het scherm toevoegen is mogelijk.
Streamen beelden van 4 deurbellen/camera’s naar een NAS is mogelijk.

AANSLUITOPTIE 3. MET 2 DRAADSKABEL VAN BUITEN-UNIT NAAR INTERNET MODULE & SCHERM VERBINDEN MET INTERNET & VOEDING

AANSLUITOPTIE 3. MET 2 DRAADSKABEL VAN BUITEN-UNIT NAAR INTERNET MODULE & SCHERM VERBINDEN MET INTERNET & VOEDING

→ Gebruik deze methode als het niet lukt om met een 2-draadskabel vanaf de module bij het scherm te komen, maar er op de plek waar het scherm moet komen te hangen wél WiFi of een (POE) netwerkaansluiting beschikbaar is.

Ga van de buiten-unit met een 2-draadskabel naar de internet module.
Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis!
Sluit de internet module aan op 220V.
Sluit de internet module met een netwerkkabel aan op de internet router.
Voorzie het scherm van voeding en een internet verbinding met dezelfde internet router als waar de internet module mee verbonden is.
Dit kan op deze manieren:
1. WiFi + 15V: Laat het scherm met een 2,4/5Ghz WiFi netwerk verbinden en voorzie het scherm van 15V door de meegeleverde voeding in het stopcontact te steken.
2. UTP + 15V: Laat het scherm met een netwerkkabel verbinden en voorzie het scherm van 15V door de meegeleverde voeding in het stopcontact te steken.
3. UTP met PoE 802.3af: Laat het scherm met een netwerkkabel verbinden met een PoE 802.3af switch om de netwerkkabel het scherm te voorzien van zowel stroom als internet. Suggestie voor POE switch: DS4986.
4. UTP + PoE-adapter: Gebruik de DS4975 PoE-adapter bij de router om internet en stroom in de netwerkkabel te injecteren, en splits deze bij het scherm weer naar aparte internet- en voedingsaansluitingen.
