DS4931 | Smart 2-kanaals WiFi- en RF-controller voor poorten en garagedeuren | Open max. 2 garagedeuren of poorten met de SmartLife Tuya app of met een RF 433Mhz afstandsbediening

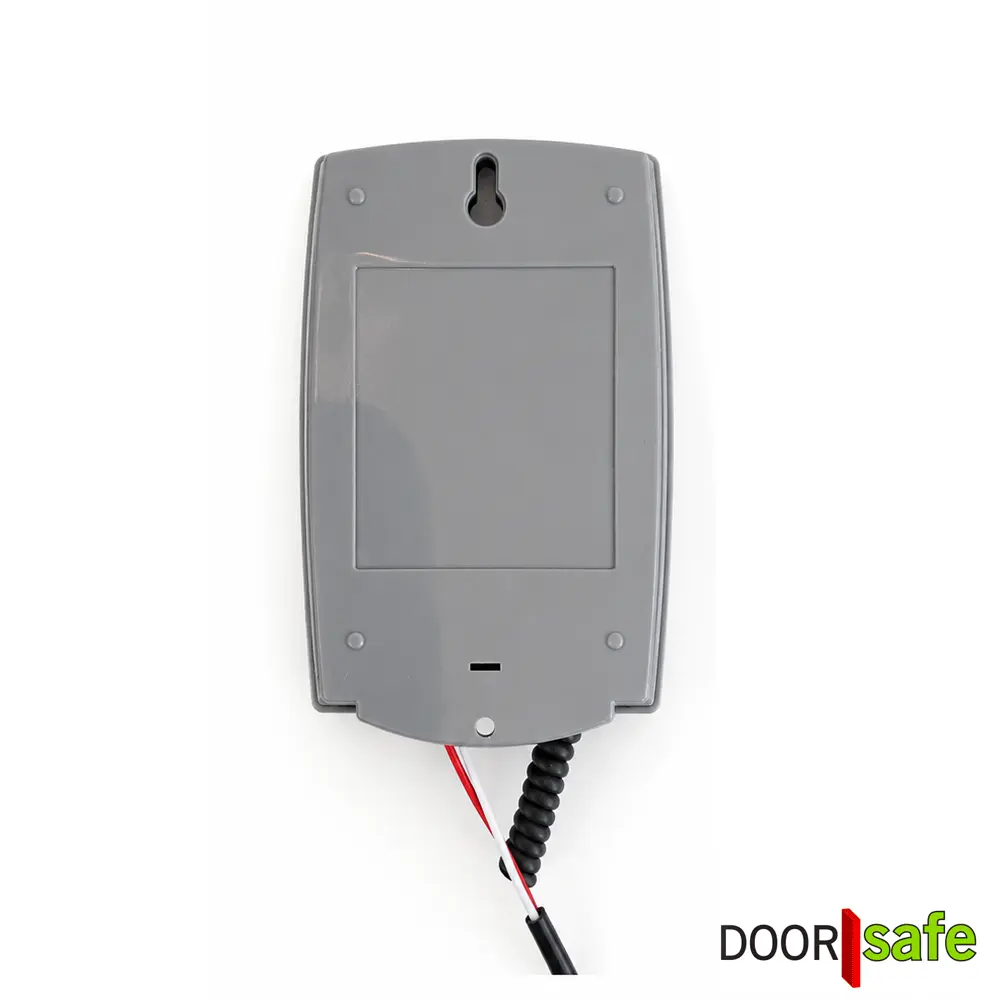

Slimme 2-kanaals WiFi- en RF-controller voor poorten en garagedeuren

Met deze slimme 2-kanaals controller bedien je maximaal twee afzonderlijke poorten, garagedeuren of andere elektrische schakelingen. Beide relais kunnen afzonderlijk worden aangestuurd via de Smart Life- of Tuya-app en met geschikte RF-afstandsbedieningen op 433 MHz.

De controller maakt verbinding met je WiFi-netwerk en is dankzij Bluetooth eenvoudig aan de app toe te voegen. Na installatie bedien je beide kanalen afzonderlijk met je smartphone of met een gekoppelde afstandsbediening met twee knoppen.

Twee schakelstanden

Pulsmodus

Bij één druk op de knop wordt het relais kort ingeschakeld. Daarna keert het relais automatisch terug naar de oorspronkelijke stand. Deze modus is geschikt voor de meeste poort- en garagedeuropeners die met een korte schakelimpuls worden bediend.

Aan/uit-modus

Bij één druk wordt het relais ingeschakeld. Bij de volgende druk wordt het relais weer uitgeschakeld. Deze modus is geschikt voor toepassingen waarbij het contact ingeschakeld moet blijven.

De gewenste schakelstand wordt ingesteld door de jumper op de controller te verplaatsen. De pulsduur kan niet handmatig worden aangepast.

Potentiaalvrije relaiscontacten

De relais zijn voorzien van potentiaalvrije contacten, ook wel dry contacts genoemd. Dit betekent dat de relaisuitgangen zelf geen spanning leveren.

Wanneer het aangesloten apparaat een voedingsspanning nodig heeft, moet hiervoor een aparte stroomkring met een geschikte voeding worden aangelegd. De maximale schakelstroom bedraagt 3 A.

Afstandsbedieningen koppelen

Per relais kunnen maximaal 10 afstandsbedieningen worden gekoppeld.

Druk één keer kort op de bijbehorende leerknop van de controller en druk vervolgens op de gewenste knop van de afstandsbediening. Herhaal dit voor het tweede relais of voor aanvullende afstandsbedieningen.

Belangrijkste kenmerken

• Bediening van maximaal twee poorten, garagedeuren of andere schakelingen
• Bediening via de Smart Life- of Tuya-app
• Ondersteuning voor RF-afstandsbedieningen op 433 MHz
• Eenvoudig toevoegen aan de app via Bluetooth
• Twee afzonderlijk bedienbare relais
• Keuze uit pulsmodus en aan/uit-modus
• Potentiaalvrije relaiscontacten
• Maximaal 10 afstandsbedieningen per relais
• Maximale schakelstroom: 3 A
• Voeding: 12–24 V AC of DC
• WiFi: IEEE 802.11 b/g/n

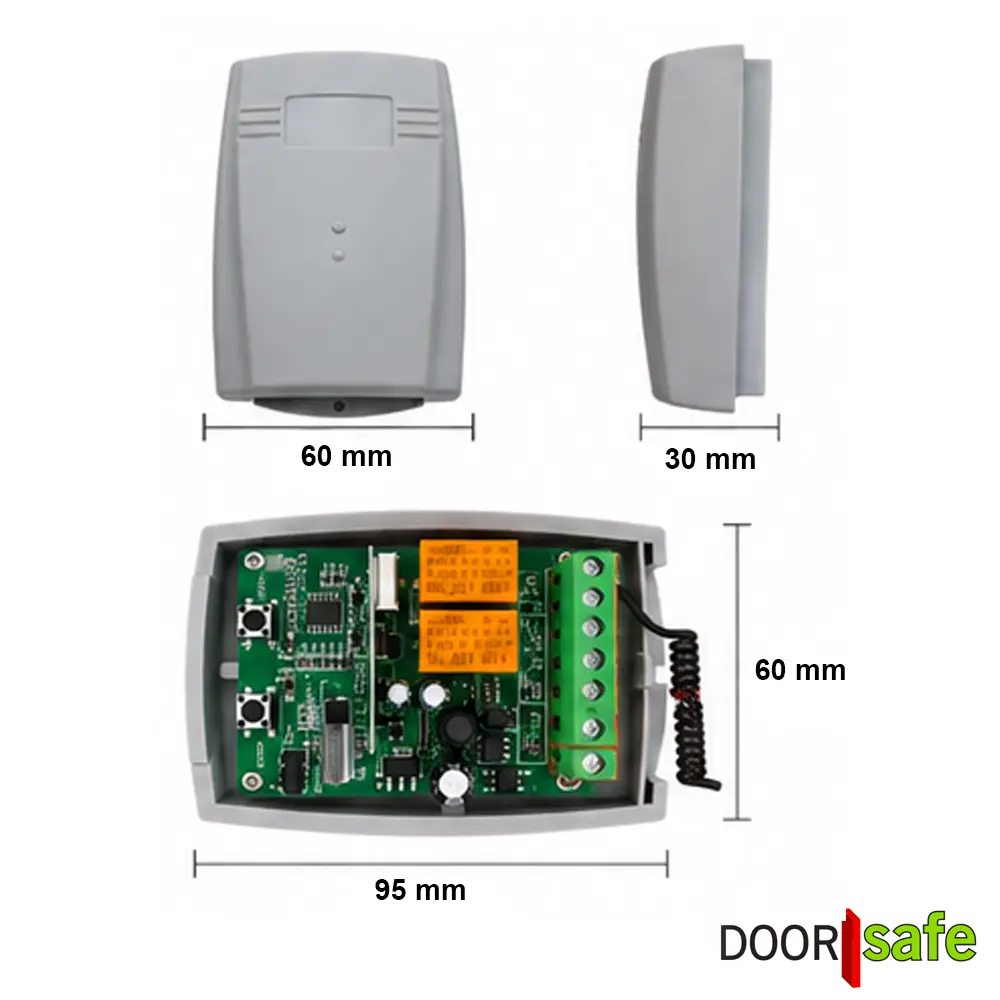

• Afmetingen: circa 95 × 60 × 30 mm
• Antenne kan via de schroefaansluiting worden losgemaakt, vervangen of verlengd

Geschikte accessoires

• DS4932 afstandsbediening
• DS4933 afstandsbedieninghouder

Let op

De pulsduur kan niet handmatig worden ingesteld. Controleer vóór installatie altijd of de voedingsspanning, maximale schakelstroom en het type schakeling geschikt zijn voor het apparaat dat je wilt aansluiten.

GEBRUIKSAANWIJZING

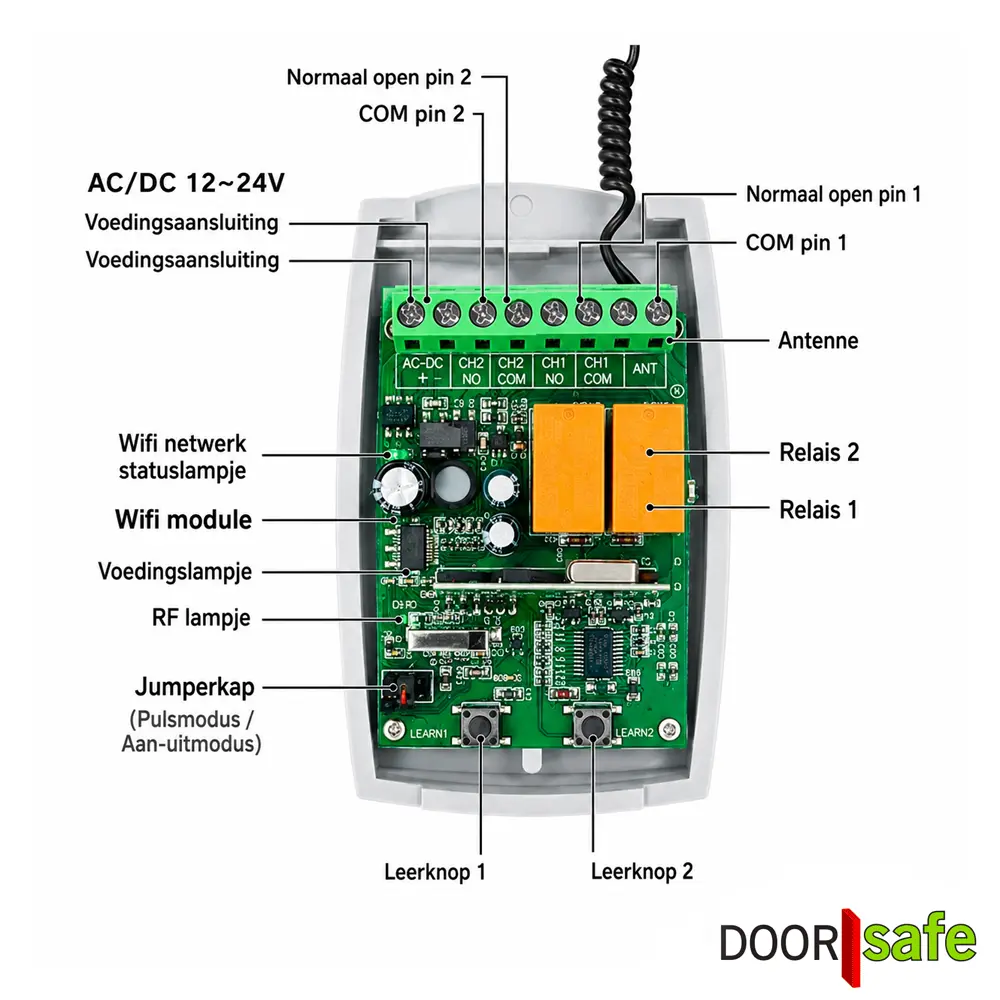

Schakelaars

Er zitten op deze unlock-controller 2 aansluitpunten voor een slot, poort of garagedeur:

1. Schakelaar (relais) CH1: NO & COM

2. Schakelaar (relais) CH2: NO & COM

Beide schakelaars kunnen worden bediend met een afstandsbediening of met de app.

Deze twee relais zijn potentiaalvrije contacten, ook wel dry contacts genoemd. Dit betekent dat de relaisuitgangen zelf geen spanning leveren.

Wanneer het aangesloten apparaat een voedingsspanning nodig heeft, moet hiervoor een aparte stroomkring met een geschikte voeding worden aangelegd. Maak hiervoor een kring:

1. Van de − van de voeding naar COM

2. Van NO naar slot/poort/garagedeur

3. Van slot/poort/garagedeur naar de + van de voeding

De maximale schakelstroom bedraagt 3 A.

In gebruik nemen

1. Openmaken:
Schroef het schroefje aan de onderkant los en open het product.

2. Aansluiten op voeding:
Sluit een 12–24 V AC- of DC-voeding aan op de 2 meest rechtse poorten. Waar + en − worden aangesloten, maakt bij zowel AC als DC niet uit.

3. Afstandsbediening(-en) koppelen:
Druk op de knop LEARN1. Er gaat een rood ledje branden. Druk op een knop op de afstandsbediening. De led gaat weer uit.
Test door opnieuw op de knop op de afstandsbediening te drukken.
De rode led moet elke keer gaan branden als er op de knop van de afstandsbediening wordt gedrukt.

Herhaal dit voor de tweede relais met een eventuele tweede knop op de afstandsbediening of voor een tweede afstandsbediening door op de knop LEARN2 te drukken.

De knop LEARN1 is gekoppeld aan de unlock-schakelaar CH1. De knop LEARN2 is gekoppeld aan schakelaar CH2.

Druk 8 keer op LEARN1 of LEARN2 om de koppeling met de afstandsbediening te verbreken.

Er kunnen max. 10 afstandsbedieningen per relais worden gekoppeld.

4. Koppelen met de app:

→ Laat de smartphone verbinden met het eigen 2,4 GHz-wifinetwerk.

→ Zet Bluetooth aan op de smartphone (dit kan later weer uit; Bluetooth is alleen nodig om het koppelen met de app makkelijker te maken).

→ Download de app en maak een account aan met een emailadres.

→ Maak de unlock-controller open en sluit deze aan op een voeding.

→ Zorg dat de blauwe led knippert. Is dat niet het geval, druk dan langer dan 8 seconden op de knop LEARN1.

→ Kies in de app: ‘Toestel toevoegen / Add now’ of rechtsboven ‘+’ en ‘Add Device’.

→ Kies in de app de controller. Deze verschijnt omdat de smartphone het apparaat via Bluetooth vindt en heet:

‘WIFI&RF smart 2CH switch’.

→ Voer het eigen wifiwachtwoord in.

→ Verander eventueel de naam. Dit kan later ook nog.

→ Druk op de bevestigingsknop in de app. Hierna is de controller klaar voor gebruik.

→ De blauwe led brandt continu bij een goede wifi- en app-verbinding.

5. Delen met extra gebruikers: Iedere extra gebruiker moet een eigen account aanmaken in de app met een eigen e-mailadres. Selecteer de controller in de app. Kies de ‘…’ rechtsboven. Kies ‘Toestel delen’. Kies ‘Smart Life- of Tuya-account’. Voer het e-mailadres van de extra gebruiker in bij ‘Account’. Het e-mailadres is het accountnummer.

6. Aanpassen schakelmodus: Pas eventueel de schakelmodus aan door de positie van de jumper in de buurt van de ledjes te wijzigen.

Pulsmodus – jumper rechts op M

Bij één druk op de knop wordt het relais kort ingeschakeld. Daarna keert het relais automatisch terug naar de oorspronkelijke stand. Deze modus is geschikt voor de meeste poort- en garagedeuropeners die met een korte schakelimpuls worden bediend. De pulsduur kan niet handmatig worden aangepast.

Aan/uit-modus – jumper links op T

Bij één druk wordt het relais ingeschakeld. Bij de volgende druk wordt het relais weer uitgeschakeld. Deze modus is geschikt voor toepassingen waarbij het contact ingeschakeld moet blijven.

RESET

Druk langer dan 8 seconden op de knop LEARN1 voor een reset van dit product.
