De deurbel DS6660 heeft stroom en een internet signaal nodig. Deze kunnen beide over een netwerkkabel lopen. Dit heet Power over Ethernet (POE).

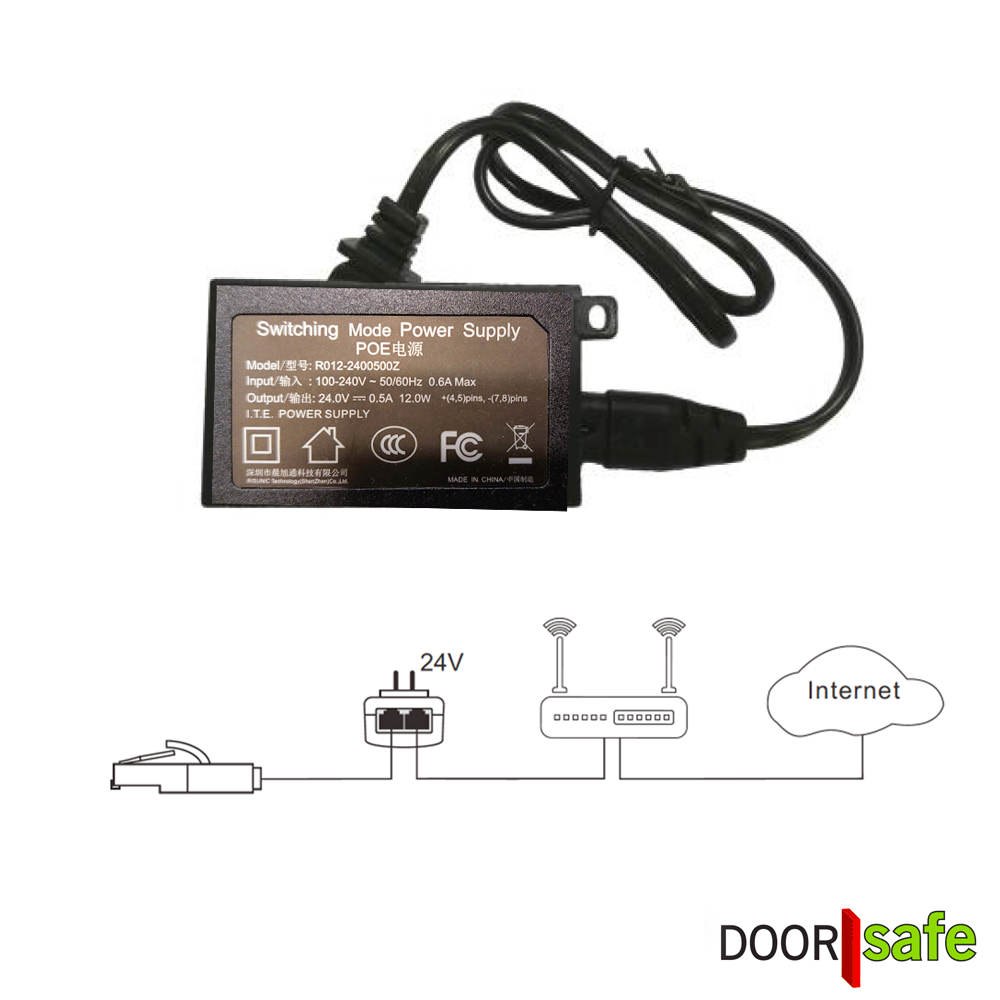

De DS6660 deurbel kan met de DS4976 POE adapter van zowel 24V voeding als internet worden voorzien, als volgt:
Stap 1
- Plaats de oranje draad die uit de deurbel komt in de meest linker opening (2) van de RJ45 adapter
- Plaats de oranje-witte draad die uit de deurbel komt daar direct rechts naast (1) van de RJ45 adapter
- Plaats de groen-witte draad die uit de deurbel komt daar weer direct rechts naast (3) van de RJ45 adapter
- Plaats de groene draad die uit de deurbel komt in opening (6) van de RJ45 adapter
- Plaats de rode draad die uit de deurbel komt in opening (4) van de RJ45 adapter
- Plaats de zwarte draad die uit de deurbel komt in opening (8) van de RJ45 adapter
Stap 2
- Steek een netwerkkabel in de RJ45 adapter
- Steek de netwerkkabel in de POE adapter in de poort POE
- Steek een netwerkkabel in de internet router en in de POE adapter in de poort LAN
- Steek de stekker van de POE adapter in het stopcontact
- De deurbel wordt nu voorzien van zowel een internet signaal en 24V DC.
