DS3315 | Trilsensor voor alarmsysteem DS3300 / DS6603 / DS6605

Product beschrijving

• Draadloze 433 MHz trilsensor.
• Detecteert schokken en stuurt een signaal naar alarmsysteem DS3300, DS6603 of DS6605.
• Werkt niet standalone.
• Formaat: 64 × 30 × 14 mm.
• Bedoeld als extra sensor op dat systeem.
• Geschikt voor deuren, ramen, kluizen, automaten, garagedeuren, voertuigen, brandstoftanks, vitrines, apparatuur en waardevolle objecten.
• Deze uitvoering heeft geen magneetstrip en ondersteunt dus geen open/dicht-detectie.
• De LED-knop aan de voorzijde gaat branden als de sensor een signaal geeft. Vijf gevoeligheidsniveaus, in te stellen via diezelfde knop.

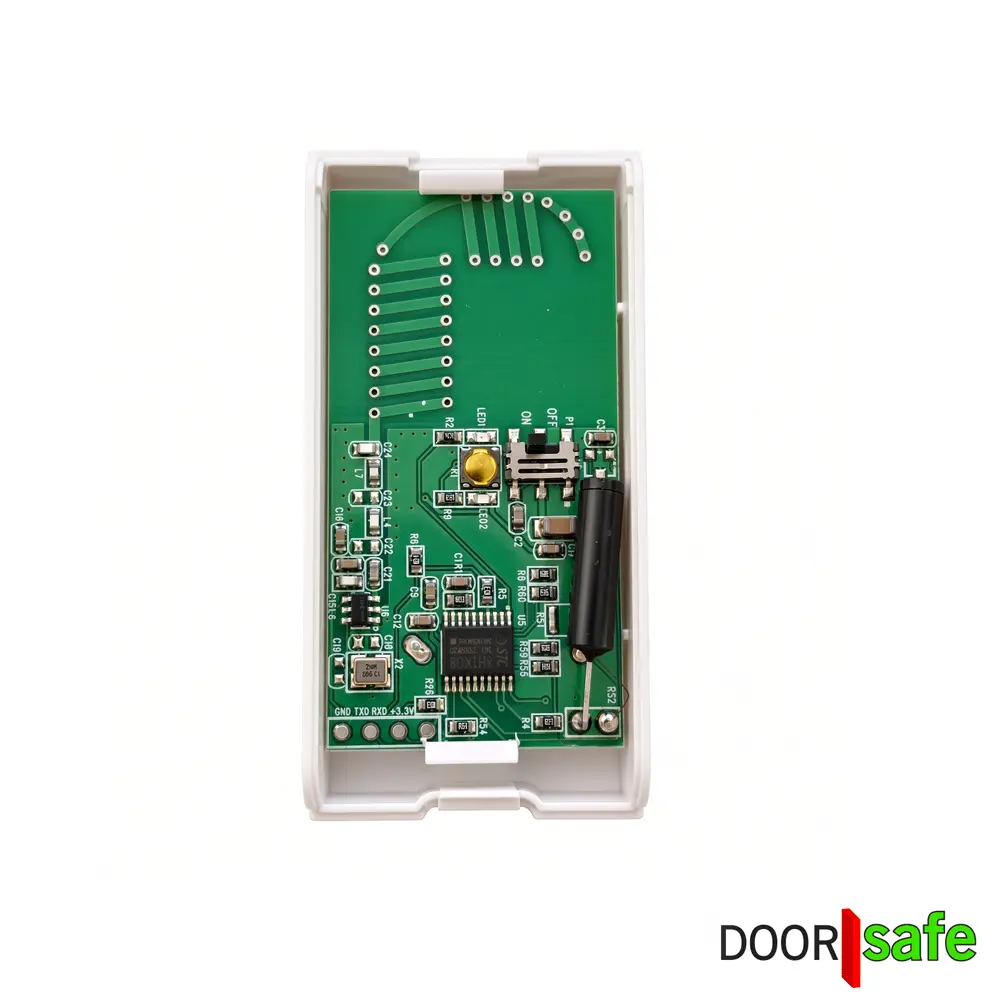

• Aan/uit-schakelaar op de printplaat.
• Compacte witte behuizing, te plakken. Dubbelzijdige tape wordt meegeleverd.

• Frequentie en protocol: 433,92 MHz / 1527.
• Voeding: 1× CR2032, 3 V.
• Standby-stroom: circa 4 µA.
• Werkstroom: circa 10 mA.
• Laag-batterij vanaf 2,4 V.
• Standby: meer dan 2 jaar. Gebruik: meer dan 1,5 jaar bij circa 10 triggers per dag.
• Compatibel met DS3300, DS6603 en DS6605.
• Formaat: 64 × 30 × 14 mm.
• Alleen geschikt voor binnen.
• Bereik: circa 100 m buiten, circa 50 m binnen.
• De maximale draadloze afstand blijft een kwestie van uitproberen. Deze sensor werkt op 433 MHz. Dat is een lagere frequentie dan wifi, bluetooth, zigbee en z-wave, waardoor de afstand in principe groter kan zijn. Een sensor stuurt alleen een eenvoudig signaal, dus de lagere datcapaciteit van 433 MHz is geen probleem. In de praktijk ligt de afstand tussen sensor en alarm ergens tussen 10 en 200 meter, afhankelijk van de situatie. Metalen deuren of wanden en andere netwerken kunnen het bereik beperken.

Gebruiksaanwijzing

• Inschakelen: Open de behuizing aan de achterkant. Zet de schuifschakelaar op de printplaat op ON. Rood en blauw knipperen kort: de sensor staat aan. Sluit de behuizing. De knop aan de voorkant is tegelijk LED en set- of sos-knop.
• Koppelen: Ga op het alarmsysteem naar Menu → Sensoren → +. Kies type Overig. Kies de groep: Weg/Zet aan, Thuis/Deels aan of Altijd aan. Tik of klop kort op de sensor. Brandt of knippert de knop blauw, dan is het signaal verzonden. Controleer of de zone is toegevoegd. Lukt het niet, controleer of de schakelaar op ON staat en of de batterij vol is. In de app Smart Life of Tuya Smart kun je de sensor ook toevoegen via + en daarna activeren.
• Gevoeligheid: Houd de knop aan de voorkant 5 seconden ingedrukt. Laat los wanneer rood en blauw branden. Daarna knippert de knop; het aantal knippers is het huidige niveau. Druk kort nogmaals om naar het volgende niveau te gaan.
• 1. Niveau 1 is het gevoeligst (lichte trillingen).
  2. Niveau 2 negeert normale deur- of raambeweging.
  3. Niveau 3 reageert op duidelijke schokken.
  4. Niveau 4 op sterke trillingen.
  5. Niveau 5 alleen op zeer zware schokken.

  Begin op niveau 3 en test ter plaatse. Te veel valse meldingen: een minder gevoelig niveau kiezen.

• Plaatsing: Plak de sensor binnenshuis stevig op het object dat trilling moet detecteren, met de meegeleverde dubbelzijdige tape. Niet op een losse of vanzelf trillende ondergrond zetten. Dikke muren, metaal en andere netwerken verkleinen het bereik. Deze sensor is niet waterdicht.
• LED-knop: De knop gaat branden of knipperen als de sensor een signaal geeft. Blijft de knop rood branden, dan is de batterij te laag (onder ongeveer 2,4 V).
• Batterij: Open de behuizing en vervang de CR2032. Zet de schakelaar weer op ON. Opnieuw koppelen is meestal niet nodig.
