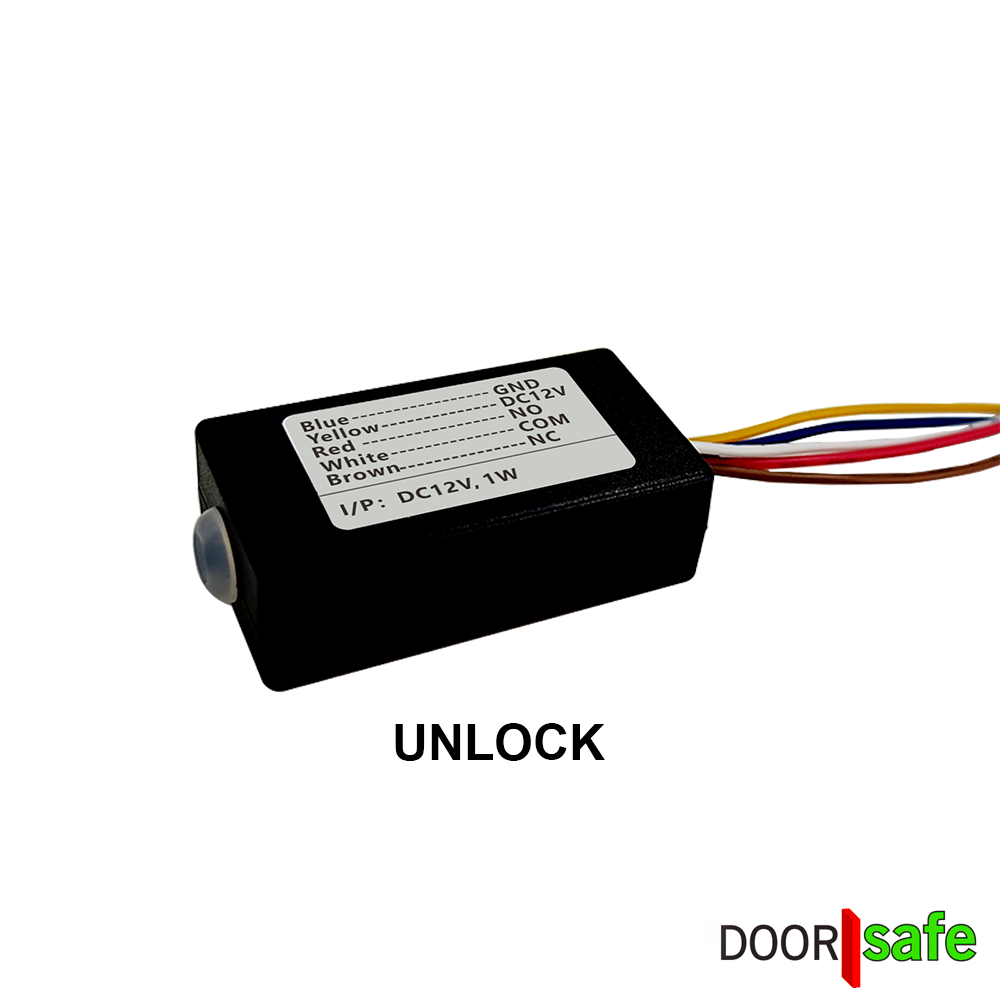

Product beschrijving
- Deze draadloze unlock module kan van de DS6670 deurbel, of van de schermen DS7896 en DS7899, een RF433Mhz draadloos signaal krijgen zodat het slot of de poort dat is aangesloten aan deze unlock module opengaat als via de app of het scherm de opdracht wordt gegeven om de poort of het slot te openen.
- Per module kan 1 slot of poort worden aangesloten.
- Er kunnen max. 12 draadloze unlock modules aan 1 scherm of deurbel worden gekoppeld.
- Deze draadloze module moet worden aangesloten op een 12V DC voeding. Deze voeding wordt niet meegeleverd.
- Als het slot of de poort ook op 12V DC werkt, dan kan dezelfde 12v DC voeding zowel de module als het slot / poort van stroom voorzien.
- Als het slot of de poort niet op 12VDC werkt, dan moet deze module worden aangesloten op een 12V DC voeding.
- Deze module kan een arbeidstroom slot (NO Relay) schakelen van max. 5A 250V AC / 28V DC.
- Deze module kan een ruststroom slot (NO Relay) schakelen van max. 3A 250V AC / 28V DC.
- De unlocktijd kan in de schermen DS7896 / DS7899 worden ingesteld. En bij de DS6670 zonder een scherm kan de unlock tijd worden ingesteld in de webportal.

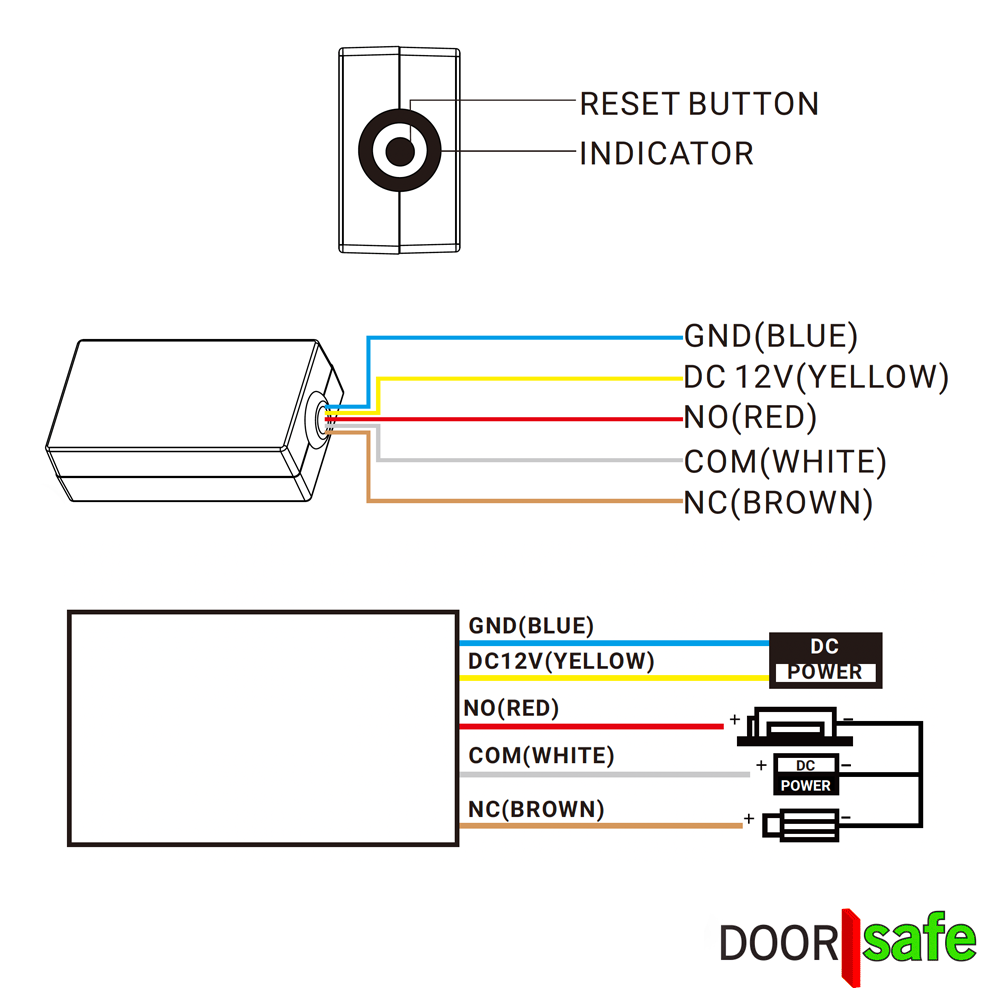

Deze module heeft 5 draden:
- Blauw: -12V DC
- Geel: +12V DC
- Rood: NO – dry, kan max. 5A 250V AC / 28V DC schakelen
- Wit: COM
- Bruin: NC – dry, kan max. 3A 250V AC / 28V DC schakelen
En aan de zijkant zit een rode LED.
In het midden van deze LED zit een knopje met 2 functies:
- Kort indrukken: het koppelen met de deurbel of het scherm starten. Druk vervolgens in de app of in het scherm op de Poort of de Sleuteltje knop om deze module met die knop te koppelen.
- Lang indrukken: de module te resetten en alle koppelingen te verbreken
Methode van aansluiten
- Sluit de module aan op 12V DC. De DS6702 internet module of de DS4970 voeding kan de 12V DC leveren.
- Maak een kring:
- Van de – van de voeding voor het slot / poort naar COM – Wit
- Van Rood of Bruin (is afhankelijk van het type slot – rust of arbeidsstroom) naar het slot / poort
- Van het slot / poort naar de + van de voeding
Technische specs
- Afmetingen: 48x26x15 mm
- Draadloze frequentie: 433 Mhz RF
- Voeding input: 12V DC
- NO Relay: kan max. 5A 250V AC / 28V DC schakelen
- NC Relay: kan max. 3A 250V AC / 28V DC schakelen
Standaard meegeleverd
1 x DS4991 draadloze unlock module
