DS4996 | Draadloze dingdong module voor de DS6670 / DS7896 / DS7899

Product beschrijving

• Deze draadloze dingdong module kan van de DS6670 deurbel, of van de schermen DS7896 en DS7899, een RF433Mhz draadloos signaal krijgen zodat er een met deze module verbonden bestaande bedrade gong worden verbonden.
• Per module kan 1 gong worden aangesloten.
• Er kunnen max. 12 draadloze unlock modules aan 1 scherm of deurbel worden gekoppeld.
• Deze draadloze module moet worden aangesloten op een 12V DC voeding. Deze voeding wordt niet meegeleverd.
• Deze module kan een arbeidstroom slot (NO Relay) schakelen van max. 5A 250V AC / 28V DC.
• Deze module kan een ruststroom slot (NO Relay) schakelen van max. 3A 250V AC / 28V DC.

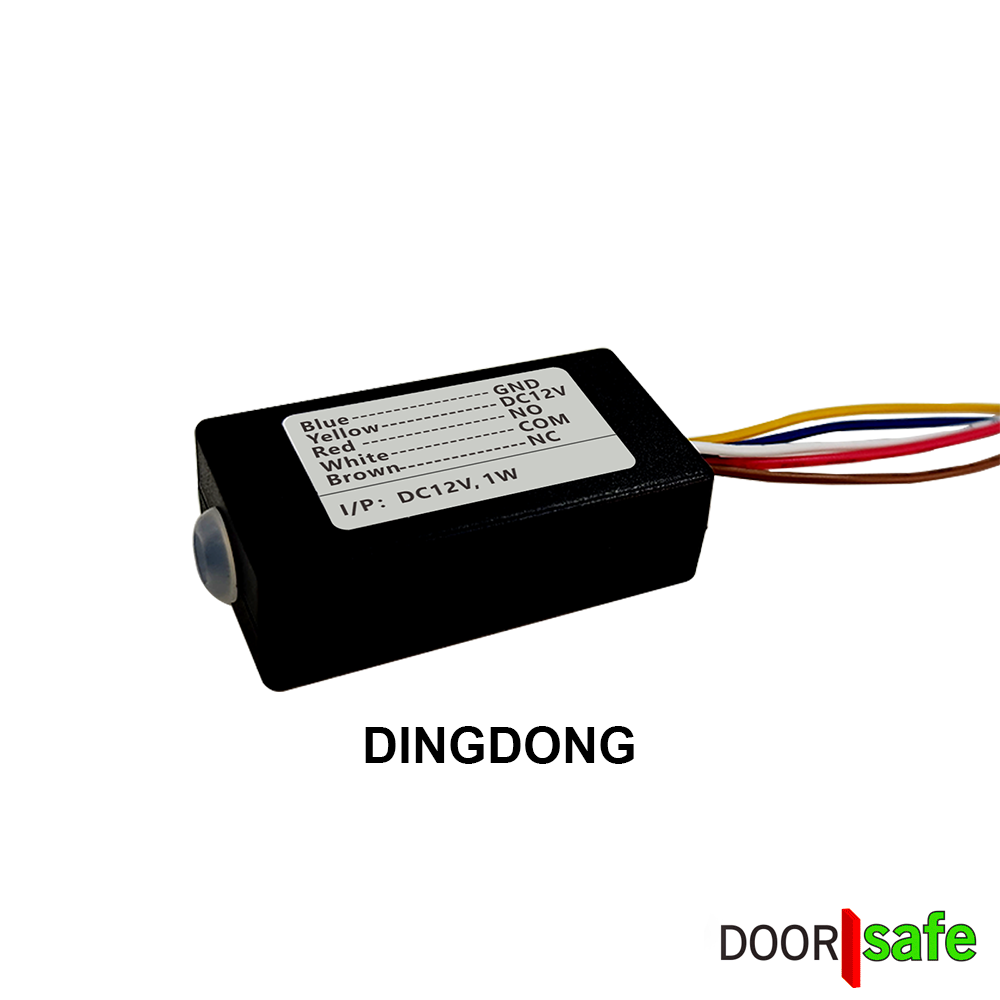

Deze module heeft 5 draden:

• Blauw: -12V DC
• Geel: +12V DC
• Rood: NO – dry, kan max. 5A 250V AC / 28V DC schakelen
• Wit: COM
• Bruin: heeft geen functie – doet hetzelfde als de rode draad maar dan omgekeerd: de gong zal altijd rinkelen, en stopt met rinkelen als iemand aanbelt.

En aan de zijkant zit een rode LED.
In het midden van deze LED zit een knopje met 2 functies:

1. Kort indrukken: het koppelen met de deurbel of het scherm starten. Bel vervolgens een keer aan zodat de app een push bericht geeft of dat het scherm een keer gaat rinkelen om deze module te koppelen.
2. Lang indrukken: de module te resetten en alle koppelingen te verbreken

Methode van aansluiten

1. Sluit de module aan op 12V DC. De DS6702 internet module of de DS4970 voeding kan de 12V DC leveren.
2. Maak een kring:
   1. Van de – van de voeding voor het slot / poort naar COM – Wit
   2. Van Rood – NO naar de gong
   3. Van de gong naar de + van de voeding

Technische specs

• Afmetingen: 48x26x15 mm
• Draadloze frequentie: 433 Mhz RF
• Voeding input: 12V DC
• NO Relay: kan max. 5A 250V AC / 28V DC schakelen

Standaard meegeleverd

1 x DS4996 draadloze dingdong module
