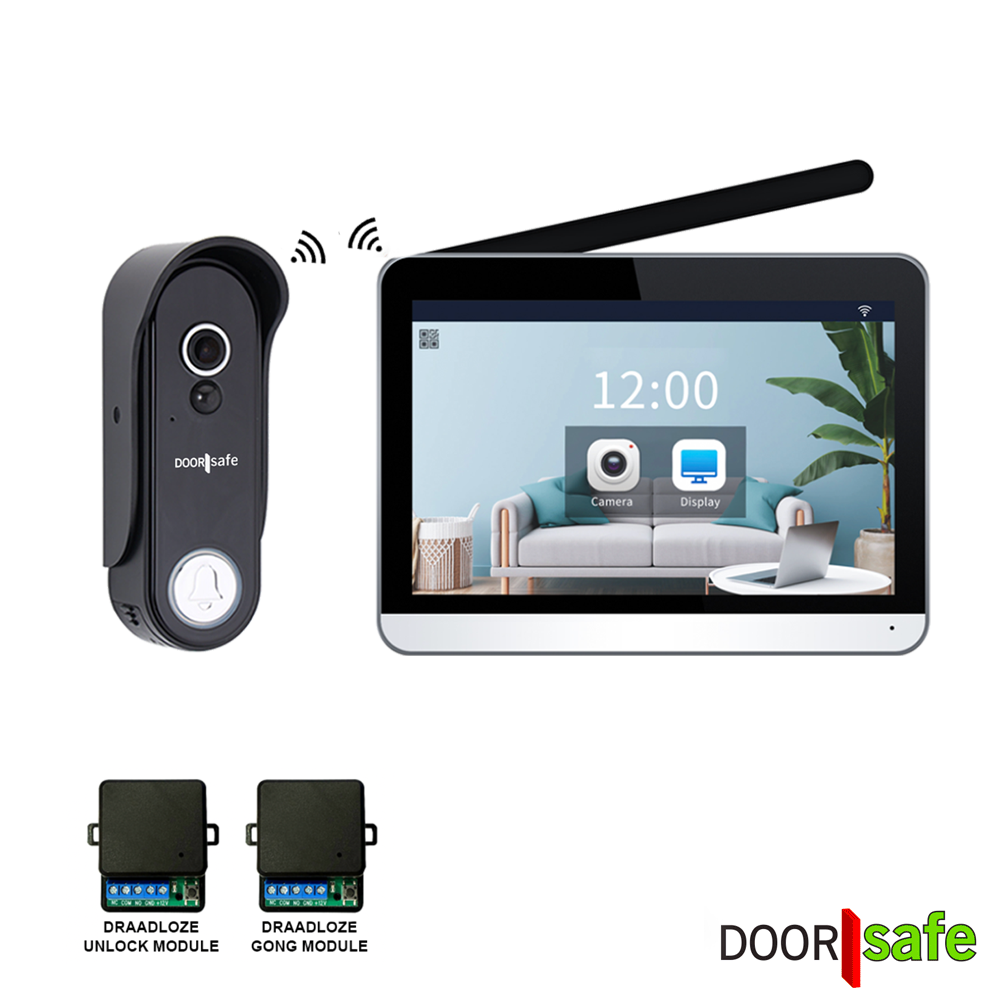

- 1 x de volledige DS4650 camera deurbel: 1 x deurbel met regenkap, 1 x accu, 1 x hoekmontagebeugel, 1 x scherm, 1 x 32Gb SD-kaart, 1 x 5V met kabel en 2 USB-C stekkers, diverse schroeven, pluggen en een speciale schroevendraaier + schroef voor het vastzetten van de accu en de deurbel in de regenkap.
- 1 x draadloze unlock module
- 1 x draadloze gong module
Formaten:
- Afmeting scherm: 181 x 132 x 22 mm.
- Afmeting buiten-unit: 145 x 51 x 35 mm.
Stroomvoorziening:
- Deurbel: de deurbel werkt ongeveer 3 maanden op een oplaadbare, uitneembare 7000mAh-accu. Deze accu kan worden opgeladen met de meegeleverde USB-C 5V-oplader. Er zijn aanvullende losse accu’s te koop. De deurbel kan ook op een voeding worden aangesloten zodat de accu nooit opgeladen hoeft te worden. Dit kan een (bestaande) voeding zijn van 8-36V DC (gelijkstroom) of 8-24V AC (wisselspanning). Een voeding om de deurbel voortdurend mee van stroom te voorzien wordt niet meegeleverd. Hier is de DS4970 voor te gebruiken.
- Scherm: het scherm moet voortdurend aangesloten zijn op de meegeleverde 5V DC (gelijkstroom) USB-C-voeding. In het scherm zit wel een kleine back-up accu waarmee het scherm 4 uur kan werken, zodat bij een stroomuitval alles blijft functioneren.
Productbeschrijving:
- Draadloze camera deurbel: De buiten-unit, gevoed door accu of stroom, verbindt volledig draadloos met het scherm, dat een stopcontact nodig heeft. Bij het indrukken van de knop op de buiten-unit rinkelt het scherm, kun je praten met de bezoeker en opnames maken.
- Grootste draadloos bereik: De 868MHz-frequentie reikt 4 keer verder dan een standaard 2,4GHz-frequentie of een verbinding via WiFi. De uitklapbare antenne van het scherm vergroot het draadloze bereik.
- Stabielste draadloos signaal: De 868MHz-frequentie voorkomt storingen van andere draadloze signalen.
- Eenvoudige installatie: Bevestig de buiten-unit zonder kabels te trekken met 3M dubbelzijdig tape of met schroeven. Echt Plug & Play.
- Compacte weerbestendige buiten-unit met regenkap: Buiten-unit is maar 5,1 cm breed en 14,5 cm hoog en kan goed tegen regen en stof: IP65.
- Buiten-unit met uitneembare, oplaadbare 7000mAh-accu: Eenvoudig op te laden, slechts 1 schroef losdraaien om de accu uit de buiten-unit te halen om deze te kunnen opladen. Via het scherm is te zien of de accu moet worden opgeladen. Extra accu’s los verkrijgbaar.
- Beveiligd tegen diefstal: De uitneembare accu is beveiligd met een speciaal anti-diefstalschroefje, waarvoor de speciale schroevendraaier wordt meegeleverd.
- Voortdurende stroomvoorziening ook mogelijk: De buiten-unit kan ook worden aangesloten op 8-36V DC (gelijkstroom) of 8-24V AC (wisselstroom) om de accu nooit te hoeven opladen.
- Gebruiksvriendelijk 7-inch touchscreen: Volledig bedienbaar via aanraking, zonder ingewikkelde instellingen of knoppen. Te plaatsen aan de muur of op een tafel met uitklapbare standaard.
- Scherm met stroom en back-up accu: Het scherm werkt op een constante 5V-stroomaansluiting via meegeleverde USB-C-kabel en voeding. Ingebouwde back-up accu zorgt voor tot 4 uur werking bij stroomuitval.
- Diverse beltonen: Keuze uit 5 beltonen met instelbare lengte (10 tot 30 sec.). Een ‘niet storen’-modus is ook beschikbaar.
- Gratis lokale opslag van HD-beelden: Slaat hoogwaardige foto’s en video’s van bezoekers op een 32GB SD-kaart in het scherm. (max. 64Gb)
- Activiteitenlogboek: Alle activiteiten, zoals aanbellen, bewegingen en monitoring, worden vastgelegd met datum en tijd, en zijn eenvoudig terug te kijken.
- Full-duplex audio: Gelijktijdig spreken en luisteren.
- Hoge resolutie en brede kijkhoek: 160° kijkhoek voor scherp en breed beeld.
- Infrarood nachtzicht: De 4 infrarood LED’s rond de camera zorgen voor helder nachtzicht.
- PIR-bewegingssensor: Scherm activeert bij beweging, geeft optioneel een toon en maakt opnames. Let op: buiten beweegt veel, waardoor soms valse meldingen kunnen optreden.
- Monitoringsfunctie: Kijk maximaal 5 minuten door de camera, ook zonder dat iemand aanbelt.
- Hoekmontagebeugel: Een beugel om de deurbel in een 30 graden hoek te plaatsen wordt meegeleverd.
- Draadloze unlock-module: Sluit draadloos een slot of poort aan. Bekijk de uitlegvideo’s: Ontdek hoe alles werkt!
- Draadloze gong-module: Sluit draadloos een bestaande (AC/DC) of draadloze gong aan. Bekijk de uitlegvideo’s: Ontdek hoe alles werkt!
- Talen: Menutaal instelbaar in Nederlands, Engels, Duits, Frans, Italiaans, Spaans, en Portugees.
- Tweede buiten-unit toevoegen is mogelijk: Maximaal twee buiten-units kunnen worden verbonden met één scherm (extra buiten-unit: DS4606).
- Inclusief waarschuwingsstickers: Twee Doorsafe-waarschuwingsstickers worden meegeleverd.
- Een extra scherm toevoegen is niet mogelijk.
Aanvullende Productinformatie
Over de draadloze afstand:
- Dit product biedt een groter draadloos bereik en stabieler signaal dan goedkopere alternatieven door het gebruik van de 868 MHz-frequentie. Deze frequentie reikt tot vier keer verder dan de standaard 2,4 GHz-frequentie en is minder gevoelig voor verstoringen. De 868 MHz-band is minder verzadigd, wat zorgt voor betere signaalstabiliteit in drukke draadloze omgevingen. Het exacte bereik hangt echter af van omgevingsfactoren zoals obstakels en interferentie.
- Let op: de draadloze afstand kan tegenvallen door obstakels zoals een metalen deur of bepaalde bouwmaterialen. Het bereik hangt sterk af van de situatie en is vooraf moeilijk te voorspellen. Een stalen deur of muur met veel staal kan het draadloze signaal volledig blokkeren. Als het bereik onvoldoende is, betekent dit niet dat het product defect is, maar dat de situatie niet geschikt is. Je kunt het product gratis retourneren als het niet werkt. Test bij ontvangst eerst op korte afstand, met het scherm vlak naast de deurbel. Verplaats daarna het scherm verder weg om te controleren hoe ver het signaal reikt. Zorg ervoor dat je vóór montage en gebruik test of de afstand tussen de deurbel en het scherm in jouw situatie voldoende is voor een stabiel draadloos signaal.
Over de buiten-unit:
- De buiten-unit werkt op een uitneembare, oplaadbare accu van 7000 mAh, die bij gemiddeld gebruik zo’n drie maanden meegaat. De gebruiksduur kan variëren door factoren zoals hoe vaak de buiten-unit wordt gebruikt, het activeren van de bewegingsmelder en de buitentemperatuur.
- De buiten-unit kan worden aangesloten op een externe voeding van 8-36V DC gelijkstroom of 8-24V AC wisselstroom, vaak de bestaande voeding van een buiten-unit. Een voeding wordt niet standaard meegeleverd, maar is apart verkrijgbaar, zoals de DS4970 of DS4972 voor DIN-railvoeding.
Let op: de accu moet altijd in de buiten-unit blijven, ook bij gebruik van een externe voeding. De accu levert niet alleen stroom, maar bevat ook de luidspreker en dient als back-up bij stroomuitval, zodat de unit altijd blijft werken. - De buiten-unit is compact en heeft een uitneembare accu. Je kunt de buiten-unit op de muur of deurlijst bevestigen met 3M dubbelzijdig tape of schroeven. De accu wordt beveiligd met een speciaal anti-diefstalschroefje, dat in de unit en de regenkap wordt vastgezet met een meegeleverde speciale schroevendraaier.
Let op: de accu moet aan de linkerkant van de unit met een schroef worden vastgezet. Zorg daarom voor minimaal 10 cm vrije ruimte aan de linkerkant, zodat je de schroevendraaier kunt gebruiken om het anti-diefstalschroefje vast te draaien. - De camera van de buiten-unit heeft een brede kijkhoek van 160 graden, waardoor je in de meeste gevallen de unit gewoon plat op de muur kunt plaatsen voor een goed beeld. Als dit niet genoeg is, kun je de meegeleverde hoekmontagebeugel gebruiken om de buiten-unit in een hoek van 30 graden te plaatsen.
Let op: de hoekmontagebeugel kan alleen aan de linkerkant van de deur worden gebruikt. Dit komt doordat het anti-diefstalschroefje, dat de accu aan de linkerkant van de unit en de regenkap vastzet, niet bereikbaar is als de beugel aan de rechterkant van de deur wordt geplaatst. Houd hier rekening mee bij het kiezen van de montageplek.
Over de bewegingsmelder:
- Pas op met te hoge verwachtingen: het is enorm lastig om met een deurbel die buiten hangt 100% accuraat bewegingen te detecteren. Buiten beweegt er namelijk veel: mensen, dieren, bladeren, voertuigen, enzovoort. Daarom zullen er altijd te veel of juist te weinig bewegingsmeldingen zijn.
- Wat kan helpen, is om de camera te richten op een gebied waar weinig beweging plaatsvindt, zoals een muur. Maar uiteindelijk is betrouwbare detectie alleen mogelijk met actieve beeldherkenning en het gebruik van AI. Daarvoor is echter een internetverbinding nodig, en moeten de camerabeelden voortdurend naar de cloud en een centrale server worden gestreamd. Op die manier kan AI live meekijken en leren wat in uw situatie relevante bewegingen zijn — bijvoorbeeld door gezichtsherkenning toe te passen.
- Maar de vraag is of dat wel legaal is. Wij denken van niet. U mag namelijk in principe geen camera continu op de openbare ruimte richten, laat staan voortdurend opnames maken en die aan AI-systemen doorgeven. Daarom verkopen wij geen producten die gebruik maken van deze AI-technologie.
Over de audio verbinding:
- De intercom heeft instelbaar volume voor zowel het scherm binnen als de buiten-unit. Je kunt tegelijkertijd praten en luisteren dankzij de full-duplex audioverbinding.
- Als iemand aanbelt, verschijnt er een scherm met twee knoppen: één om de oproep te accepteren en één om te weigeren. Kies je voor weigeren, dan wordt de verbinding verbroken. Kies je voor accepteren, dan hoor je meteen het geluid van buiten via het scherm, en wat je binnen zegt, is via de buiten-unit te horen. Zo kun je direct een tweezijdig gesprek voeren.
- Tijdens een gesprek kun je het volume van de buitenluidspreker op 0% zetten, zodat wat je binnen zegt niet meer buiten te horen is.
- Als je de camera wilt bekijken zonder dat iemand aanbelt (monitoringfunctie) of als de buiten-unit beweging detecteert en het scherm automatisch inschakelt, hoor je direct het geluid van buiten via het scherm. Geluid van binnen is dan niet via de buiten-unit te horen. Wil je iets naar buiten zeggen, dan druk je op een knop op het scherm, en je stem is dan buiten te horen.
Over het aansluiten op een slot of poort:
- Draadloze unlock module: Met de draadloze unlock module kun je een elektrische deuropener, slot of poort aansluiten, zodat je tijdens een oproep via het scherm de deur of poort kunt openen. Zowel ruststroom- als arbeidsstroomsloten zijn geschikt. De ontgrendeltijd is instelbaar op 1, 3, 5 of 8 seconden. De module heeft een eigen 12V DC voeding nodig (niet meegeleverd); hiervoor kun je de DS4970 12V DC voeding gebruiken. Het slot zelf moet ook een eigen voeding hebben, omdat de module alleen een potentiaalvrije schakeling is en geen stroom levert aan het slot. Sluit alles aan in een kring: van de module naar het slot, van het slot naar de voeding (plus), en van de voeding (min) terug naar de module. Bekijk de uitlegvideo’s voor de juiste aansluiting.
Over het toevoegen van een extra gong:
Er zijn 2 manieren om een extra gong te laten rinkelen als het scherm ook aan het rinkelen is:
- Bedrade (bestaande) gong verbinden met de draadloze gong module
De draadloze gong module ontvangt van de buiten-unit een draadloos RF 433 MHz signaal zodra iemand aanbelt. Daardoor kan een aangesloten bestaande of bedrade gong gaan rinkelen. De module heeft een eigen 12V DC voeding nodig (niet meegeleverd); hiervoor kun je de DS4970 12V DC voeding gebruiken. Deze module is alleen een potentiaalvrije schakelaar. Een bestaande of bedrade gong moet een eigen voeding hebben, omdat de module alleen een potentiaalvrije schakeling is en geen stroom levert aan de gong. Sluit alles aan in een kring: van de module naar de gong, van de gong naar de voeding (plus), en van de voeding (min) terug naar de module. Bekijk de uitlegvideo’s voor de juiste aansluiting.
- Draadloze zender voor de draadloze gong verbinden met de draadloze gong module
De draadloze gong module ontvangt van de buiten-unit een draadloos RF 433 MHz signaal zodra iemand aanbelt. Daardoor kan een aangesloten draadloze zender DS6604 de draadloze gong DS6603 laten rinkelen. In het pakket DS6605 zit zowel de zender als de gong. De module heeft een eigen 12V DC voeding nodig (niet meegeleverd); hiervoor kun je de DS4970 12V DC voeding gebruiken. De twee draden die uit de draadloze zender komen, kunnen direct op de module worden aangesloten. Als de zender daarna is ingeschakeld en gekoppeld aan de draadloze gong, zal de gong rinkelen zodra iemand aanbelt. Sluit de gong aan op een 220V stopcontact. De gong heeft een ingebouwde accu die bij stroomuitval tot 5 uur werking biedt. Kies uit 58 verschillende beltonen met 5 volumeniveaus, inclusief een niet-storen modus (op volume 0). Een LED-ring licht op wanneer iemand aanbelt. De gong kan worden uitgebreid tot een eenvoudig alarmsysteem met diverse extra sensoren. Bekijk de uitlegvideo’s voor de juiste aansluiting.
