Hoe sluit ik een elektrische deuropener of poort aan?
Ga naar:
1 – elektrische deuropener aansluiten op de deurbel
A – elektrische deuropener, type arbeidsstroom, met eigen stroomvoorziening
B – elektrische deuropener, type ruststroom, met eigen stroomvoorziening
C – elektrische deuropener, type arbeidsstroom, met stroomvoorziening van de deurbel (diode nodig)
2. elektrische deuropener of poort aansluiten op het de internet module
A – elektrische deuropener of poort, type arbeidsstroom, met eigen stroomvoorziening
De unlocktijd van de schakelaar in de deurbel is 5 sec..
Dit is het beste geschikt voor een elektrische deuropener.
De unlocktijd van de schakelaar in de internet module is 0,5 sec..
Dit is het beste geschikt voor een poort.
Deze unlocktijden kunnen niet worden ingesteld.
Er zijn twee type sloten:
Arbeidstroom (N.O. of Fail Secure)
Spanningsloos vergrendeld.
Geen stroom, slot is dicht.
Wel stroom, slot is open.
Een elektrische deuropener die werkt op basis van arbeidsstroom is het meest gebruikelijke type elektrische deuropener. Bij arbeidsstroom krijgt de deuropener alleen stroom wanneer de opdracht wordt gegeven om de deur open te doen.
Ruststroom (=N.C. of Fail Safe):
Spanningsloos ontgrendeld.
Geen stroom, slot is open.
Wel stroom, slot is dicht.
Een elektrische deuropener die werkt op basis van ruststroom is bijvoorbeeld een deuropener die werkt op basis van een magneet. Bij ruststroom krijgt de deuropener altijd stroom en wanneer de opdracht wordt gegeven om de deur open te doen valt de stroom weg. De magneet heeft stroom nodig om te werken en de deurdicht te houden. Valt deze stroom weg dan gaat de deur open.
Zie ook dit schema het verschil tussen aansluiten met ruststroom of arbeidsstroom met een eigen stroom voorziening:
1A.
Deuropener type: arbeidsstroom
Stroomvoorziening: externe stroombron
Locatie schakeling: in de deurbel
Knop in de app: slotje (Lock 1)
- De deurbel is alleen een schakelaar, en voorziet de deuropener dus niet van stroom.
- De deurbel kan 12V of lager schakelen. En dit kan zowel AC of DC zijn. Het maximale Ampere dat de deurbel kan schakelen is 1A.
Sluit als volgt aan:
- Ga van NO (zwart, komt uit de deurbel) naar 12V negatief (de zwarte draad die van de stroombron komt)
- Ga van 12V positief (de rode draad die van de stroombron komt) naar de deuropener
- Ga van deuropener naar COM (de groene draad uit de deurbel komt)
De meeste deuropeners hebben 2 aansluitpunten, waarbij er geen negatief of positief is.
Beide aansluitpunten zijn dan gelijkwaardig, waarop aansluiten maakt dan dus eigenlijk niet uit.
1B.
Deuropener type: ruststroom
Stroom voorziening: externe stroombron
Locatie schakeling: in de deurbel
Knop op scherm: slotje (Lock 1)
- De deurbel is alleen een schakelaar, en voorziet de deuropener dus niet van stroom.
- De deurbel kan 12V of lager schakelen. En dit kan zowel AC of DC zijn. Het maximale Ampere dat de deurbel kan schakelen is 1A.
- Ga van COM (groen, komt uit de deurbel) naar negatief deuropener
- Ga van positief deuropener naar 12V positief (de rode draad die van de stroombron komt)
- Ga van 12V negatief (de zwarte draad die van de stroombron komt) naar NC (oranje, komt uit de deurbel)
De meeste deuropeners hebben 2 aansluitpunten, waarbij er geen negatief of positief is.
Beide aansluitpunten zijn dan gelijkwaardig, waarop aansluiten maakt dan dus eigenlijk niet uit.
1C.
Deuropener type: arbeidsstroom
Stroomvoorziening: van de deurbel
Locatie schakeling: in de deurbel
Knop in de app: sleuteltje
Let op: voor dit type schakeling heeft u de diode 1A 50V 1N4001 nodig DS4977 nodig
- Type deuropener: arbeidsstroom
- Stroom voor deuropener: 15V 1A DC
Sluit als volgt aan:
- Zwarte draad uit de deurbel: verbinden met aansluitpunt 1 van de deuropener
- Groene draad uit de deurbel: verbinden met de blauwe draden
- Gele draden: verbinden met aansluitpunt 2 van de deuropener

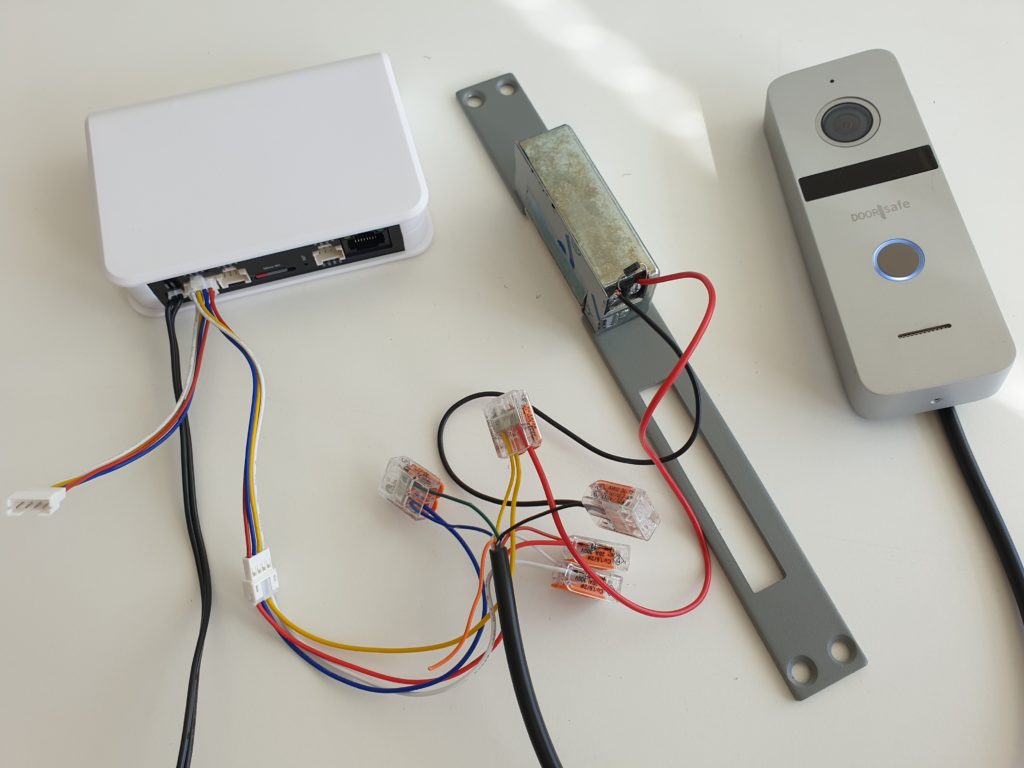

- Plaats een 1A 50V 1N4001 Diode tussen aansluitpunt 1 en 2 van de deuropener. Plaats de kant van de diode met de zilveren markering aan de kant waarop de gele draden op de deuropener zijn aangesloten. Zie ook de afbeelding.
(plaats u de diode niet, dan werkt het ook, maar dan valt nadat u de deur open doet, steeds de verbinding en daarmee het beeld op het scherm weg.
2A.
Deuropener type: arbeidsstroom
Stroomvoorziening: externe stroombron
Locatie schakeling: aan het scherm
Knop op scherm: poort (Lock 2)
- Type deuropener: arbeidsstroom – poort
- Stroom voor poort: Externe stroombron. internet module is alleen een schakelaar, en voorziet de poort dus niet van stroom.
- De internet module kan 12V of lager schakelen. En dit kan zowel AC of DC zijn. Het maximale Ampere dat de deurbel kan schakelen is 1A.
- Unlocktijd: 0,5 sec. – niet instelbaar
Sluit als volgt aan:
- Sluit zwart (negatief) van de stroombron aan op de blauwe draad die van de internet module komt
- Sluit de rode draad die van de internet module komt aan op het ene aansluitpunt op de deuropener
- Sluit rood (positief) van de stroombron aan op het andere aansluitpunt op de deuropener
De meeste deuropeners hebben 2 aansluitpunten, waarbij er geen negatief of positief is.
Beide aansluitpunten zijn dan gelijkwaardig, waarop aansluiten maakt dan dus eigenlijk niet uit.
