Formaten

Afmetingen buitendeurbel zonder regenkap: 162 x 82 x 29 mm.
Afmetingen buitendeurbel met regenkap: 168 x 86 x 51 mm.

Aansluitpunten

De buiten-unit heeft deze aansluitpunten (groen blok, draden vastdraaien met een kleine platte schroevendraaier):

LAN POE: Deze poort in principe overbodig want de internet verbinding kan worden gemaakt via een 4G mobiel netwerk. Maar voor het uitvoeren van firmware updates of het kunnen verbinden met een scherm is deze buiten-unit ook van internet en stroom te voorzien met een netwerkkabel met POE IEEE 802.3af.
GATE NO/COM/NC: Voor het aansluiten van een elektrische deuropener of poort (arbeidsstroom of ruststroom).
- Dry contact: Vereist een aparte voeding voor de schakeling en het slot (max. AC/DC 30V, 4A).
- Unlocktijd: Instelbaar via het scherm.
LOCK – / LOCK +: Voor het aansluiten van een 12V DC elektrische deuropener (arbeidsstroom).
- Wet contact: Levert 12V DC, 0.7A voor het slot, geen aparte voeding nodig.
- Unlocktijd: Instelbaar via het scherm.
INPUT 1 / INPUT 2 / GND: Voor aansluiting van een deursensorcontact of exit-knop.

Specificaties

Ingebouwde 4G-module: Deze deurbel hoeft alleen op een voeding te worden aangesloten om via een 4G-mobiel netwerk verbinding te maken met het internet en de Tuya SmartLife-app. Wanneer iemand aanbelt, maakt de deurbel via 4G een internetverbinding en ontvangt u een melding in de app op uw smartphone. Hiermee kunt u zien wie er voor de deur staat en met de bezoeker communiceren.
Werkt met een interne micro-SIM-kaart of een eSIM kaart: Schroef de deurbel open en plaats een micro-SIM-kaart van een mobiele dataprovider met voldoende datategoed. Hiermee kan de deurbel verbinding maken met een 4G-mobiel netwerk om data te verzenden en te ontvangen. Dit kan met een prepaid SIM-kaart of een abonnement. Maar het is ook mogelijk om via de SmartLife app van Tuya een 4G data-abonnement af te sluiten voor de ingebouwde eSIM.

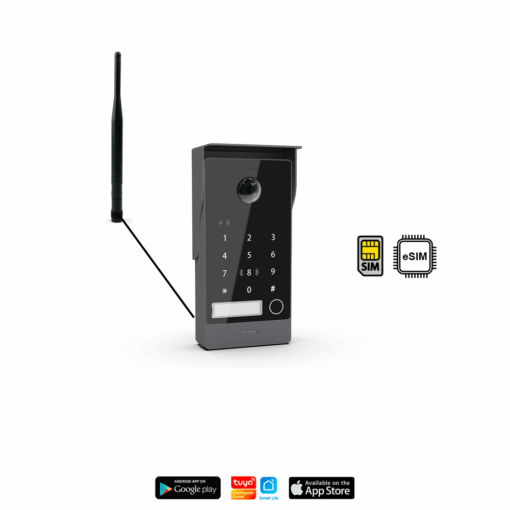

Externe GSM-antenne voor optimale ontvangst: Sluit aan de achterkant van de deurbel een externe GSM-antenne aan. De antenne wordt geleverd met een kabel van 150 cm.
Hoge resolutie camera: 2MP FHD 1080P met 150° kijkhoek.
Behuizing: Metaal met kunststof voorplaat.
Optionele regenkap: Meegeleverde metalen regenkap voor extra bescherming, optioneel te bevestigen.
Weer-, water- en stofbestendig: IP65 / IK07.
Nachtzicht: 6 infrarood-LED’s.
Diefstalalarm: Bij verwijdering van de deurbel van de montageplaat klinkt een sirene via de speaker in zowel de buitenunit als het scherm.

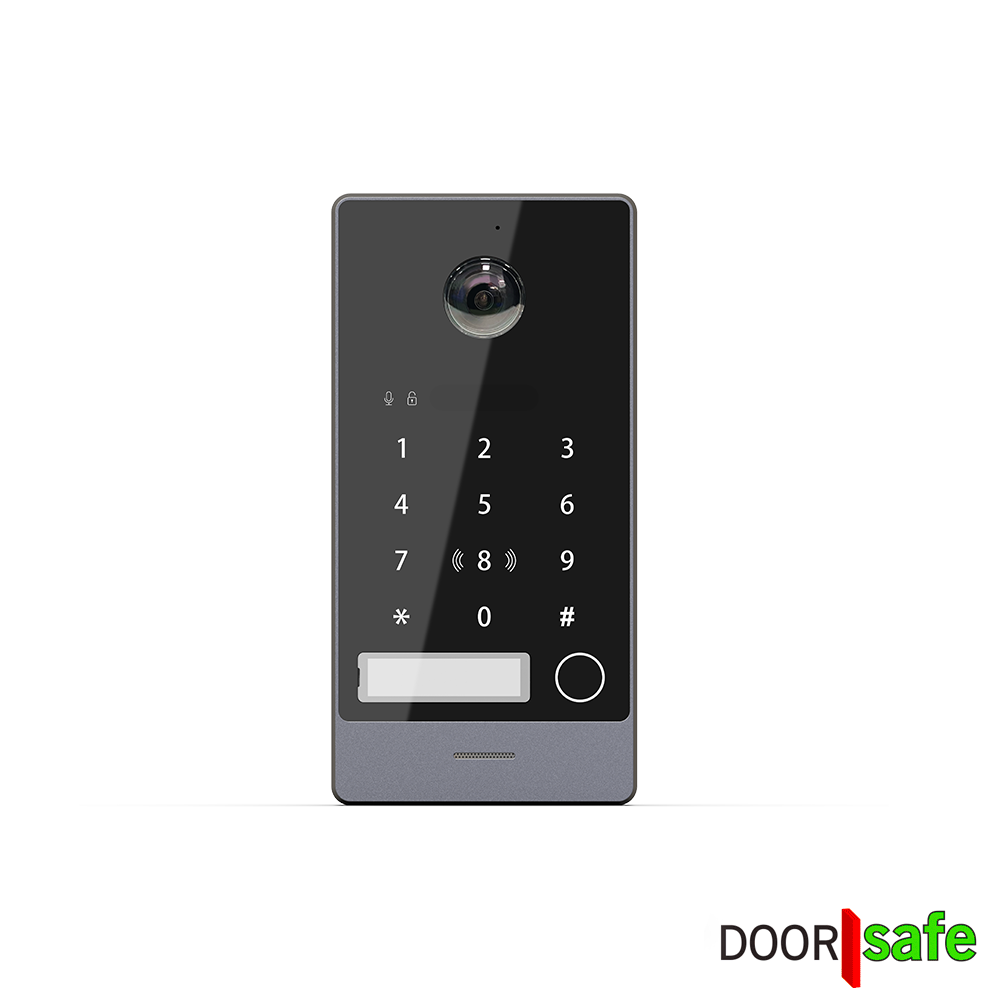

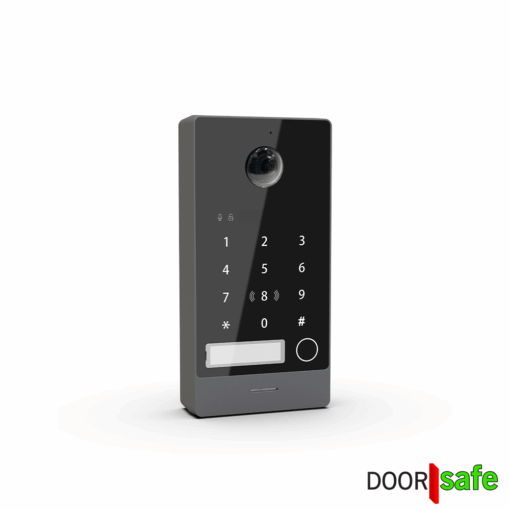

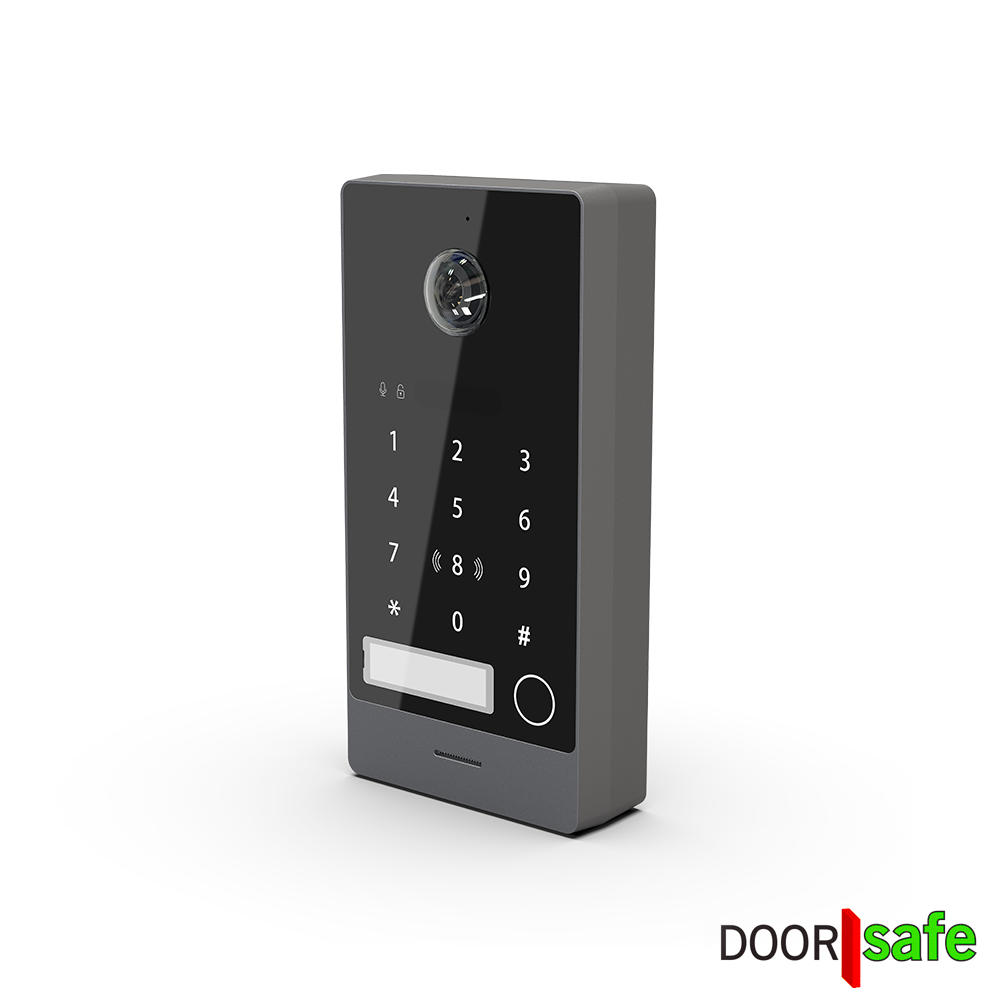

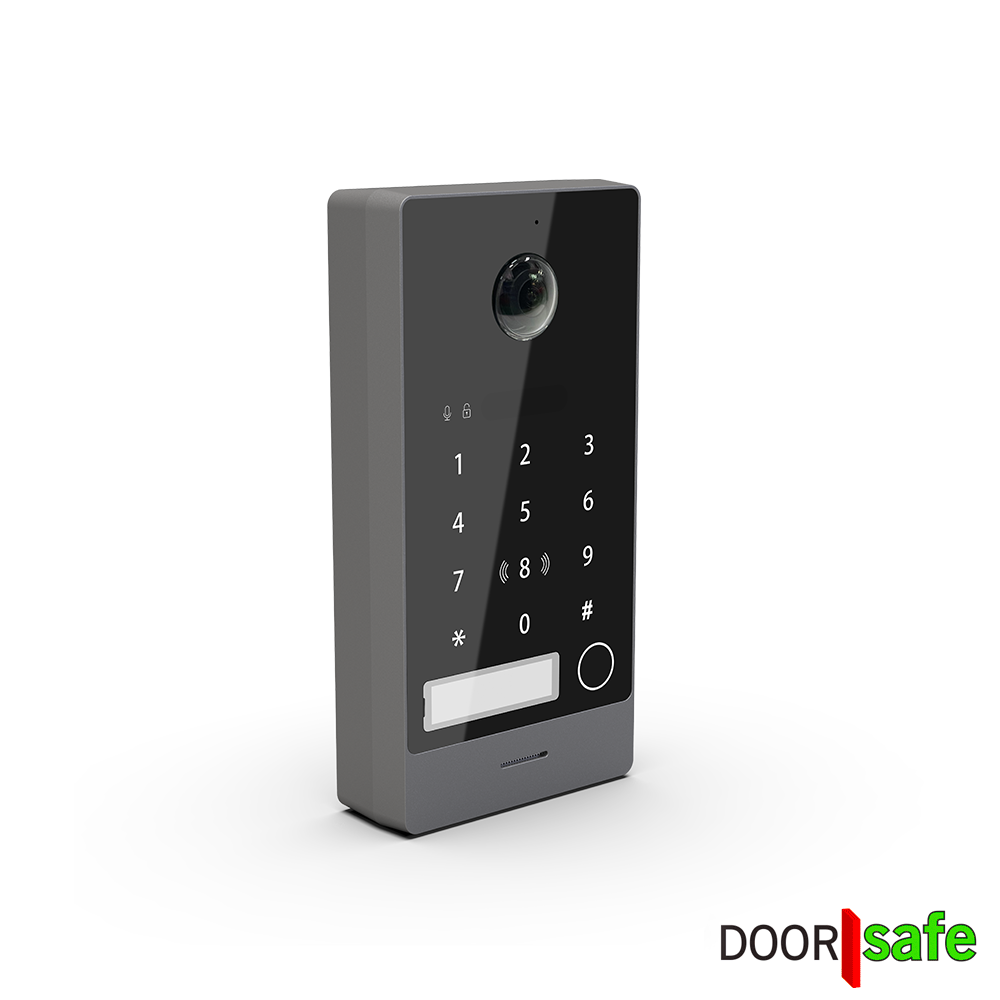

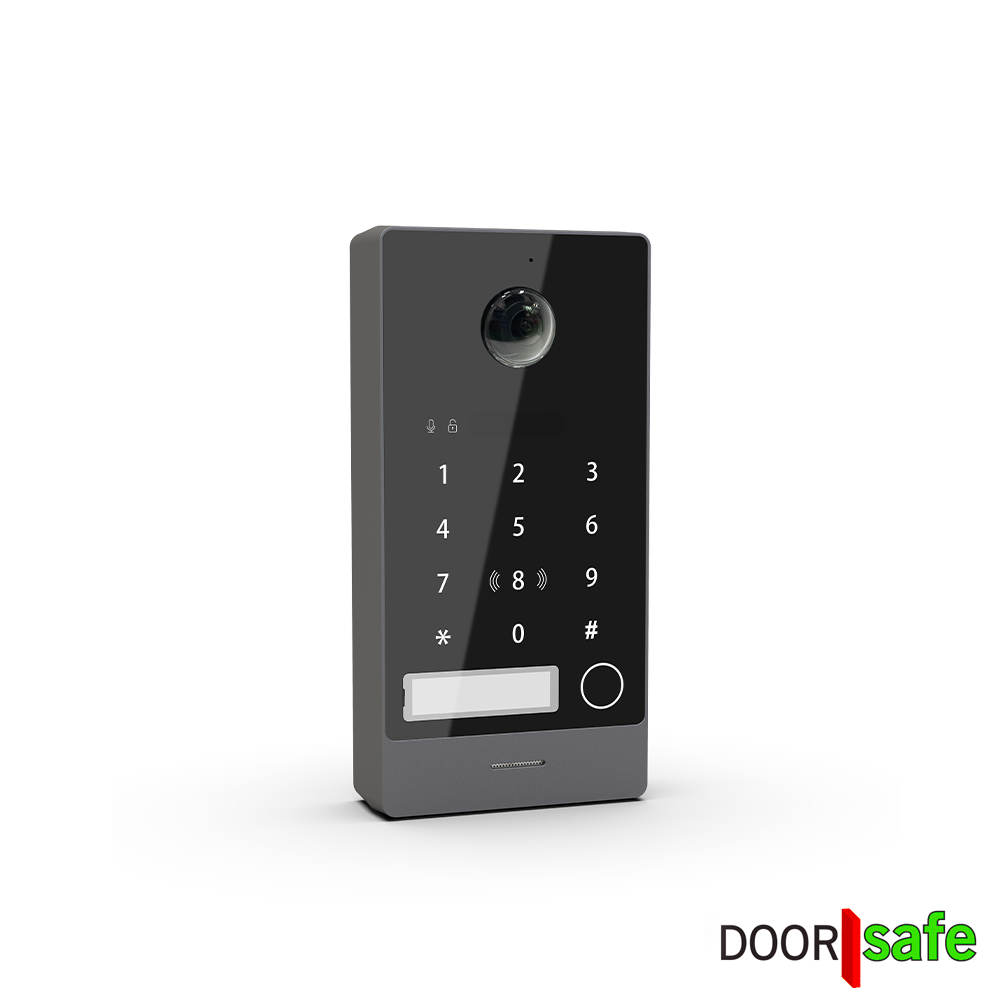

Verlichting: Keypad, naamplaatje en drukknop zijn verlicht.
Keypad voor toegang: Open eventueel aangesloten deuren of poorten door een zelfgekozen pincode in te voeren.
- GATE-relais: Druk na het invoeren van de pincode op * om de GATE-relais te openen.
- LOCK-relais: Druk na het invoeren van de pincode op # om de LOCK-relais te openen.
- Pincode-instellingen:
  - Pincodes kunnen 1 tot 6 cijfers lang zijn.
  - Tot 99 verschillende pincodes kunnen worden aangemaakt voor verschillende gebruikers.
Optioneel te gebruiken: ingebouwde RFID MiFare IC-chiplezer: Voor het openen van aangesloten deuren of poorten.
- MiFare: is veiliger dan EM Marine RFID-technologie, met een ontwerp van 32 sectoren en 4 blokken, en 8 sectoren en 16 blokken. MiFare-chips zijn beschikbaar in armbanden, druppels en andere dragers.
- Specificaties: 13,56 MHz, ondersteunt ISO/IEC 14443 Type A, 196 kb/s.
- Maximaal aantal chips: 1000.
- Leesafstand: ≤ 2 cm.
- Inclusief: 3 MiFare-chips.
Inclusief: Schroeven en pluggen.
Exclusief: SIM-kaart
Hoekmontagebeugel DS7881 optioneel verkrijgbaar

Opnames

De deurbel kan automatisch of handmatig video’s en foto’s maken en gratis opslaan op een 32GB SD-kaart die in de deurbel zit. Dus voor het opslaan van beelden is geen abonnement nodig.
Om bij de SD-kaart te kunnen komen, moet de deurbel worden opengeschroefd. Het maximum voor deze SD-kaart is 128GB.
Er kunnen voortdurend opnames worden gemaakt, of alleen van aanbellers of bewegingen. Het maken van opnames kan ook volledig worden uitgeschakeld.
Een video-opname van 1 minuut kost ongeveer 3MB. Voor 1 week is een 32GB SD-kaart nodig bij het maken van voortdurende opnames. Voor 1 maand is een 128GB SD-kaart nodig bij het maken van voortdurende opnames.
Het bestandsformaat van een gemaakte foto is .jpg, en van een video is .avi.
Terugkijken van beelden kan alleen via de app. Alle beelden zijn voorzien van datum en tijd.
Opslaan van beelden in het geheugen van de smartphone is mogelijk, terwijl men live beelden bekijkt via de app, of wanneer via de app eerder opgeslagen beelden worden teruggekeken. Deze beelden kunt u vervolgens makkelijk delen, bijvoorbeeld via WhatsApp.
De videocompressiestandaard kan worden ingesteld op H264 of H265. Als deze standaard op H264 staat, is het mogelijk om de beelden van de deurbel (en eventuele Doorsafe-bewakingscamera’s die ook aan Smart Life zijn toegevoegd) te bekijken in een browser, naast de app en het scherm.
Je kunt de deurbel benaderen via een webportal door op een PC, die met dezelfde internetrouter verbonden is als de deurbel, het IP-adres van de deurbel in te voeren met daarachter /login.html.
Beelden streamen naar een NAS is niet mogelijk, dit zou teveel mobiele data kosten.

Bewegingsmelder

Het is erg lastig om buiten betrouwbare meldingen te krijgen bij bewegingen. Want er beweegt buiten erg veel. Door het kunnen instellen van de gevoeligheid, een activiteitenregio en lichaamsdetectie is het mogelijk om het aantal valse meldingen terug te brengen. In de app is bij dit model het volgende in te stellen:

Zet aan of uit om van de app een push-melding bij beweging te krijgen & opnames te maken
Stel de gevoeligheid in (laag/midden/hoog)
Stel een Activiteitenregio (bewakingsgebied) in
Zet Lichaamsdetectie aan, voor alleen meldingen als de camera deels of volledig een lichaam ziet

(Maar pas wel op met te hoge verwachtingen, 100% accuraat bewegingen detecteren, met een deurbel, die dus buiten hangt, is enorm lastig. Want buiten beweegt er enorm veel. Dit is alleen volledig betrouwbaar te krijgen met actieve beeldherkenning en het gebruik van AI, maar daarvoor moeten alle beelden in de Cloud worden opgeslagen, zodat big-tech bedrijven als Google en Amazon, die deze AI technologie in huis hebben, actief met de beelden kunnen meekijken en o.a. kunnen leren wat voor u, en in uw situatie relevante bewegingen zijn. Maar vervolgens laten ze je wel per maand betalen voor de opslag van deze beelden in de Cloud en ze doen nog diverse andere analyses van deze beelden, je werkt dan eigenlijk mee aan marktonderzoek.)

Slot/poort openen

De met de buiten-unit verbonden poort en/of slot kan op deze manieren worden geopend:

Via RFID-chip: Houd een RFID-chip tegen de voorkant van de buitenunit. Stel in de webportal in of de chip de poort of het slot opent.
Via exit-knop: Druk op een met de buitenunit verbonden exit-knop. Stel in de webportal in of de exit-knop de poort of het slot opent.
Via pincode op keypad: Voer een pincode in op het toetsenpaneel van de buitenunit.
1. Druk na de pincode op * om de GATE-relais te openen.
2. Druk na de pincode op # om de LOCK-relais te openen.
3. Pincode-instellingen: Pincodes kunnen 1 tot 6 cijfers lang zijn. Tot 99 verschillende pincodes kunnen worden aangemaakt voor verschillende gebruikers.
Via de app (met internetverbinding): Druk in de app op de poort- of slotknop (sleutelsymbool) tijdens een actieve verbinding.

Webportal

Sluit deze buiten-unit met een netwerkkabel aan op een (POE) switch of internetrouter, Vervolgens kan je inloggen op de webportal van de deurbel door op een PC die met dezelfde internetrouter verbonden is als de deurbel het IP-adres van de buiten-uni in te voeren met daarachter /login.html.
Als deze deurbel via 4G verbonden is, is het niet mogelijk om op de webportal in te loggen.

In deze webportal kan je het volgende instellen en deze instellingen blijven geldig zodra deze buiten-unit weer via 4G verbonden is:

ONVIF: je kunt ONVIF aanzetten, waardoor het mogelijk wordt om een koppeling te maken met een NAS en de beelden van de deurbel op te slaan op een NAS.
DHCP: zet aan of uit om het mogelijk te maken Local IP, subnetmask en gateway handmatig in te stellen als er een verbinding met een netwerkkabel is gemaakt.
Restart: laat de deurbel opnieuw opstarten.
Reset: reset alle instellingen, maar het volgende wordt niet gereset: netwerkinstellingen, gebruikerswachtwoord, chipkaarten en gebonden apparaat.
Factory reset: volledige reset.
Unlock tijd: tussen 0,2 en 10 sec.
Bevestigingstoon duur (toon die buiten uit de deurbel komt nadat iemand aanbelt): tussen 0 en 30 sec.
Rinkeltijd van een aangesloten gong: tussen 0 en 9 sec.
Video codec: H.264 of H.265 (H.265 geeft een betere beeldkwaliteit, waar niet veel meer data voor nodig is).
Helderheid: een waarde tussen 0 en 9.
Contrast: een waarde tussen 0 en 9.
Verzadiging: een waarde tussen 0 en 9.
Nachtzicht (infraroodbeeld): auto, aan of uit.
