DS4975 | Universele Power over Ethernet (POE) adapterset

Er zijn 2 optie:

Optie 1: zowel aan de kant van de deurbel, als aan de kant van de router een adapter

Optie 2: alleen aan de kant van de router een adapter, aan de kant van de deurbel draden met elkaar verbinden

Zie onder foto’s en video’s van beide opties.

Optie 3 is: Gebruik maken van de DS4976 POE set die ook de voeding kan leveren, dit maakt het gebruik van de meegeleverde stroomadapter overbodig, verder komt het op hetzelfde neer.

Direct POE van een 802.3af of 802.3at POE+router of switch werkt niet samen met deze deurbel door ruimte te kort in de deurbel, maar dit werkt wel bij het scherm DS6669.

Laat over de netwerkkabel, zowel de stroom als het internet signaal over de netwerkkabel lopen met deze adapter. Dit heet POE, Power over Ethernet.

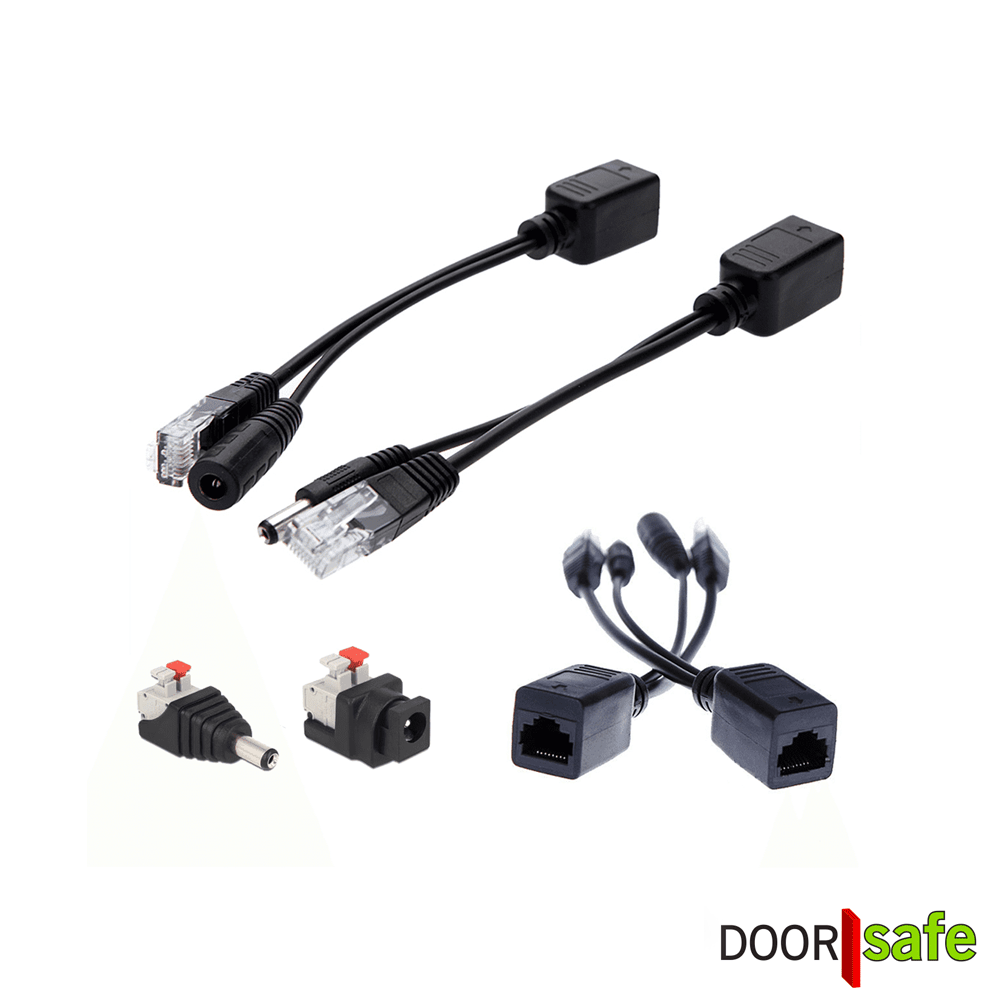

Deze ste bestaat uit:

• Stroomconnector Male 5.5 x 2.1 mm
• Stroomconnector Female 5.5 x 2.1 mm
• Splitter Male
• Splitter Female

De adapter gebruikt de draden 1/2/3/6 voor de dataverbinding en 4/5/7/8 voor de stroom.

Internetsignaal:

• 1-OranjeWit
• 2-Oranje
• 3- GroenWit
• 6-Groen

Stroom Positief (rood):

• 5-BlauwWit
• 4-Blauw

Stroom Negatief (zwart):

• 8-Bruin
• 7-BruinWit

Optie 1: aan beide kanten een adapter

Optie 2: alleen aan de kant van de router een adapter, aan de kant van de deurbel draden met elkaar verbinden

Verbind aan de kant van de deurbel deze draden met elkaar:

Stroom:

• Rood uit de deurbel met Blauw (of Blauw/Wit) uit de netwerkkabel – Plak Blauw of Blauw/wit, die je niet gebruikt af.
• Zwart uit de deurbel met Bruin (of Bruin/Wit) uit de netwerkkabel – Plak Blauw of Blauw/wit, die je niet gebruikt af.

Internetsignaal:

• Groen uit de deurbel met Groen uit de netwerkkabel
• Groen/wit uit de deurbel met Groen/Wit uit de netwerkkabel
• Oranje uit de deurbel met Oranje uit de netwerkkabel
• Oranje/Wit uit de deurbel met Oranje/Wit uit de netwerkkabel
