Dit product is een pakket en bestaat uit deze losse onderdelen:

DS7889 buiten-unit
DS7796 scherm
DS4987 voeding voor het scherm

Er is ook een DIN rail voeding beschikbaar voor in de meterkast, dit is de DS4973.

Wij stellen voorbeeldpakketten samen omdat klanten hebben aangegeven het lastig te vinden om zelf zeker te weten welke losse onderdelen samen een goed werkend geheel vormen. Qua prijs maakt het geen verschil: een pakket kost net zoveel als wanneer je de onderdelen los zou samenstellen.

Dit pakket maakt gebruik van:

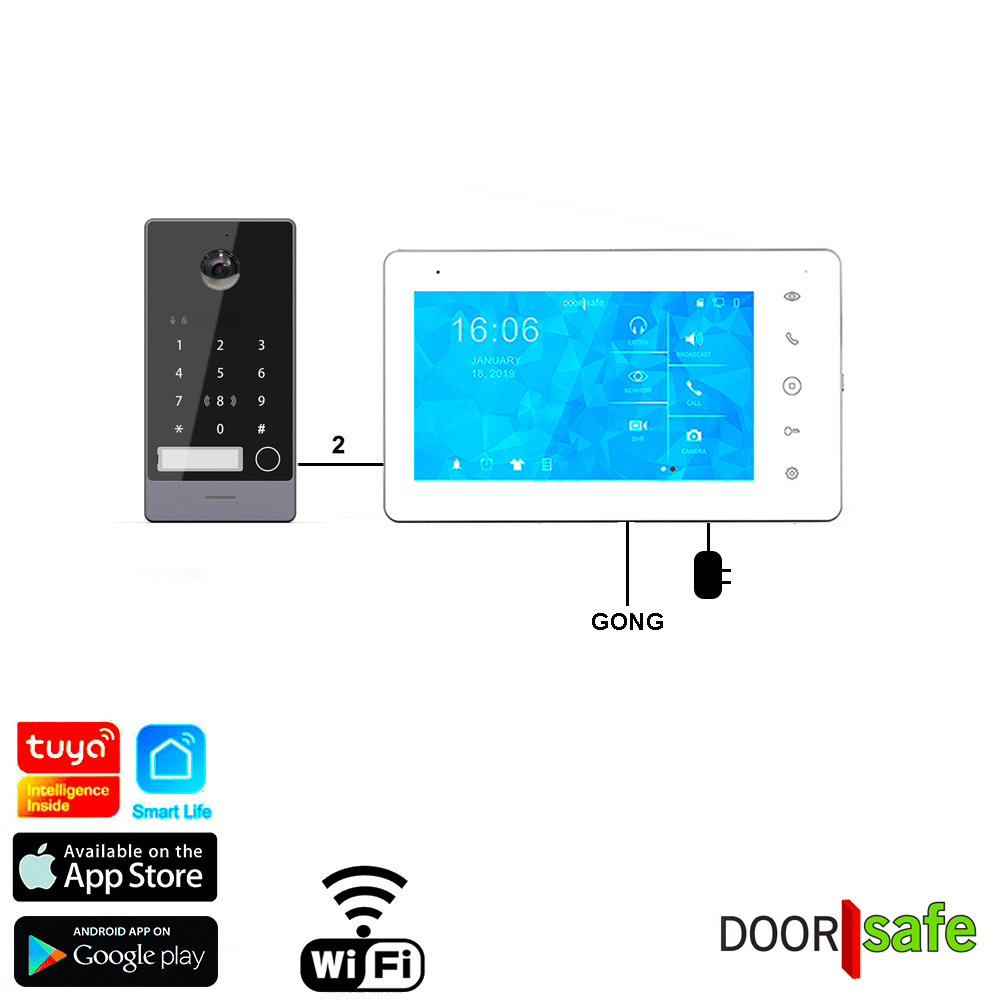

AANSLUITOPTIE 1 – MET 2 DRAADSKABEL DIRECT VAN BUITEN-UNIT NAAR SCHERM

Ga van de buiten-unit met een 2-draadskabel direct naar het scherm.
Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis!
Sluit het scherm aan op een voeding:
Optie 1: vanaf het scherm met 2 draden naar de meegeleverde 24V DC voeding DS4987 die in het stopcontact kan
Optie 2: vanaf het scherm met 2 draden naar voeding DS4973 24V die kan worden bevestigd op een DIN-rail in de meterkast
Verbindt het scherm optioneel met internet via 2,4/5Ghz WiFi.
Als het scherm niet met internet is verbonden, dan werkt het scherm wel volledig, maar de app niet. Als de WiFi verbinding niet voldoende stabiel blijkt te zijn, dan is het ook op een later moment mogelijk om de DS6702 internet module toe te voegen zodat de internet verbinding met een netwerkkabel gemaakt kan worden.

Verder:

De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
De tussenliggende/verlengende en netwerk kabels worden niet meegeleverd.
Bij aansluitoptie 1 kan alleen een extra scherm worden toegevoegd die met een 2 draadkabel met het eerste scherm is verbonden. Dus dit kan een alleen een DS7796 of DS7896 scherm zijn.
Een tweede scherm op een andere plek in huis laten verbinden via WiFi, dat gaat helaas niet. Er kan alleen een DS7799 of DS6669 scherm worden toegevoegd, die met WiFi of een netwerkkabel kan worden verbonden, als de buiten-unit is verbonden met een internet module die met een netwerkkabel verbonden is met dezelfde internet router als deze extra schermen. Dus aansluitoptie 1 kunnen geen DS7799 of DS6669 schermen worden toegevoegd, dit kan alleen bij aansluitoptie 2 & 3.

Buiten-unit DS7889

divider width=”3000px” height=”1px”]

Formaten

Afmetingen buitendeurbel zonder regenkap: 162 x 82 x 29 mm.
Afmetingen buitendeurbel met regenkap: 168 x 86 x 51 mm.

Aansluitpunten

De buiten-unit heeft deze aansluitpunten (groen blok, draden vastdraaien met een kleine platte schroevendraaier):

2 x BUS: 2-draads aansluiting voor verbinding met het scherm of de internetmodule. De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
GATE NO/COM/NC: Voor het aansluiten van een elektrische deuropener of poort (arbeidsstroom of ruststroom).
- Dry contact: Vereist een aparte voeding voor de schakeling en het slot (max. AC/DC 30V, 4A).
- Unlocktijd: Instelbaar via het scherm.
LOCK – / LOCK +: Voor het aansluiten van een 12V DC elektrische deuropener (arbeidsstroom).
- Wet contact: Levert 12V DC, 0.7A voor het slot, geen aparte voeding nodig.
- Unlocktijd: Instelbaar via het scherm.
INPUT 1 / INPUT 2 / GND: Voor aansluiting van een deursensorcontact of exit-knop.

Specificaties

Hoge resolutie camera: 2MP FHD 1080P met 150° kijkhoek.
Behuizing: Metaal met kunststof voorplaat.
Optionele regenkap: Meegeleverde metalen regenkap voor extra bescherming, optioneel te bevestigen.
Weer-, water- en stofbestendig: IP65 / IK07.
Nachtzicht: 6 infrarood-LED’s.
Diefstalalarm: Bij verwijdering van de deurbel van de montageplaat klinkt een sirene via de speaker in zowel de buitenunit als het scherm.
Verlichting: Keypad, naamplaatje en drukknop zijn verlicht.
Keypad voor toegang: Open eventueel aangesloten deuren of poorten door een zelfgekozen pincode in te voeren.
- GATE-relais: Druk na het invoeren van de pincode op * om de GATE-relais te openen.
- LOCK-relais: Druk na het invoeren van de pincode op # om de LOCK-relais te openen.
- Pincode-instellingen:
  - Pincodes kunnen 1 tot 6 cijfers lang zijn.
  - Tot 99 verschillende pincodes kunnen worden aangemaakt voor verschillende gebruikers.
Optioneel te gebruiken: ingebouwde RFID MiFare IC-chiplezer: Voor het openen van aangesloten deuren of poorten.
- MiFare: is veiliger dan EM Marine RFID-technologie, met een ontwerp van 32 sectoren en 4 blokken, en 8 sectoren en 16 blokken. MiFare-chips zijn beschikbaar in armbanden, druppels en andere dragers.
- Specificaties: 13,56 MHz, ondersteunt ISO/IEC 14443 Type A, 196 kb/s.
- Maximaal aantal chips: 1000.
- Leesafstand: ≤ 2 cm.
- Inclusief: 3 MiFare-chips.
Inclusief: Schroeven en pluggen.
Exclusief: Kabels.
Supereenvoudige installatie: 2-draads, niet-gepolariseerde aansluiting – draden kunnen niet verkeerd worden aangesloten. Twee aansluitmethoden:
- Direct naar scherm: Verbind de buitenunit met 2 draden aan het scherm. Sluit het scherm aan op een voeding en maak verbinding met internet via WiFi.
- Via internetmodule: Verbind de buitenunit met 2 draden aan de DS6702-internetmodule, sluit de module aan op 220V en een internetrouter via een netwerkkabel. Verbind de module met 2 draden aan het DS7896-scherm, dat zowel stroom als signaal ontvangt via deze draden. Als het niet lukt om 2 draden naar het scherm te leggen, kies dan het DS7899-scherm en verbind dit via WiFi of een (PoE) netwerkkabel met dezelfde router als de internetmodule.
- Afstand: De buitenunit kan tot 300 meter van de internetmodule worden geplaatst, afhankelijk van kabeltype, aantal deurbellen en schermen. Zie het aansluitschema in de productafbeeldingen of handleiding.
Flexibele schermconfiguratie per knop:
- Eén scherm per knop/huis: Geef elk scherm een uniek huisnummer, bijv. bij 4 knoppen en 4 schermen: 101, 102, 103, 104.
  - Bij aanbellen op knop 1 rinkelt alleen het scherm met huisnummer 101; andere schermen rinkelen niet.
  - Bij aanbellen op knop 2 rinkelt alleen het scherm met huisnummer 102, enz., tot max. 4 knoppen.
- Meerdere schermen per knop/huis: Geef max. 6 schermen hetzelfde huisnummer (bijv. 101) en een uniek kamernummer.
  - Bij aanbellen op knop 1 rinkelen alle max. 6 schermen met huisnummer 101.
  - Als één scherm de oproep beantwoordt, stoppen de andere schermen met rinkelen.
  - Stel het hoofdscherm in op Kamer 1 en huisnummer 101, het tweede scherm op Kamer 2 en huisnummer 101, enz., tot max. 6 kamers.
Hoekmontagebeugel DS7881 optioneel verkrijgbaar

Slot/poort openen

De met de buiten-unit verbonden poort en/of slot kan op deze manieren worden geopend:

Via het scherm: Druk op de poort- of slotknop (sleutelsymbool) terwijl u de camerabeelden bekijkt.
Via RFID-chip: Houd een RFID-chip tegen de voorkant van de buitenunit. Stel in het scherm in of de chip de poort of het slot opent.
Via QR-code: Toon een QR-code aan de camera van de buitenunit. Stel in het scherm in of de QR-code de poort of het slot opent. Genereer een QR-code via het scherm voor eenmalig gebruik, continu gebruik, of gebruik op specifieke tijden of dagen van de week.
Via exit-knop: Druk op een met de buitenunit verbonden exit-knop. Stel in het scherm in of de exit-knop de poort of het slot opent.
Via pincode op keypad: Voer een pincode in op het toetsenpaneel van de buitenunit.
1. Druk na de pincode op * om de GATE-relais te openen.
2. Druk na de pincode op # om de LOCK-relais te openen.
3. Pincode-instellingen: Pincodes kunnen 1 tot 6 cijfers lang zijn. Tot 99 verschillende pincodes kunnen worden aangemaakt voor verschillende gebruikers.
Via de app (met internetverbinding): Druk in de app op de poort- of slotknop (sleutelsymbool) tijdens een actieve verbinding.

Scherm DS7796

Formaten

Scherm: 216x129x10mm

Aansluitpunten

Het scherm heeft in totaal deze aansluitpunten (groen blok, draden vastdraaien met een kleine platte schroevendraaier):

2 x BUS: 2-draadskabel naar DS6702 internetmodule of direct naar buiten-unit.
COM/NO: Aansluiting voor draadloze zender DS6604 of bestaande gong van maximaal 30V 4A AC of DC.
SW-/SW+: Aansluiting voor bestaande deurbeldrukknop.
24-36V DC 2.5A: Bij directe 2-draadsverbinding met buiten-unit is een voeding nodig (DS4987 24V stekker voor in het stopcontact of DS4973 24V DIN-rail voor meterkast). Bij verbinding via DS6702 internetmodule is geen extra voeding nodig; poorten blijven ongebruikt, voeding komt via 2 draden van de module.

Als het scherm direct op de buiten-unit is aangesloten, dan heeft het scherm een eigen 24V voeding nodig. Als de buiten-unit eerst naar de internet module DS6702 gaat en dan naar het scherm, dan krijgt het scherm van deze module via de 2 draadskabel zowel stroom als signaal.

Stroom & internet

Er zijn deze opties om dit scherm van internet of stroom te voorzien:

1. Voeding + 2,4/5Ghz WiFi: Sluit de buiten-unit aan met een 2 draadskabel op dit scherm. En sluit het scherm vervolgens aan op een 24-36V DC-adapter (mogelijke voedingen: DS4987 24V stekker voor in het stopcontact of DS4973 24V DIN-rail voor meterkast) en maak verbinding met internet via een 2,4 GHz of 5 GHz WiFi-netwerk.
2. Alles van internet module: Sluit het scherm met 2 draden op de DS6702 internet module. Als deze module aangesloten is op 220V en met een netwerkkabel verbonden is met de internet router, dan krijgt dit scherm via de 2 draden zowel stroom als signaal van de internet module.

Specificaties

7-inch IPS full-touch kleurenscherm: Volledig bedienbaar via aanraking.
Kleur: Wit.
Materiaal: Kunststof. Alleen geschikt voor binnengebruik.
Supereenvoudige installatie: 2-draads, niet-gepolariseerde aansluiting – draden kunnen niet verkeerd worden aangesloten. Buiten-unit wordt automatisch gevonden en toegevoegd.
Twee aansluitmethoden:
- Direct naar scherm: Verbind de buitenunit met 2 draden aan het scherm. Sluit het scherm aan op een voeding en maak verbinding met internet via 2,4 of 5 Ghz WiFi.
- Via internetmodule: Verbind de buitenunit met 2 draden aan de DS6702-internetmodule, sluit de module aan op 220V en een internetrouter via een netwerkkabel. Verbind de module met 2 draden aan het scherm, dat zowel stroom als signaal ontvangt via deze draden. Als het niet lukt om 2 draden naar het scherm te leggen, kies dan het DS7899-scherm en verbind dit via WiFi of een (PoE) netwerkkabel met dezelfde router als de internetmodule. De buitenunit kan tot 300 meter van de internetmodule worden geplaatst, afhankelijk van kabeltype, aantal deurbellen en schermen. Zie het aansluitschema in de productafbeeldingen of handleiding.
Eenvoudige montage:
- Bevestig aan de muur met de meegeleverde muurbeugel (0,5 mm van de muur).
- Plaats op een tafel met de DS4989-tafelstandaard.
- Optionele DS4993-hogere muurbeugel (2,5 mm van de muur) om kabels of componenten weg te werken.
100% betrouwbaar: Het scherm is verbonden met de buitenunit via een 2-draads kabel (direct of via de internetmodule), waardoor het altijd rinkelt, de bezoeker toont en opnames maakt, zelfs zonder internetverbinding. Een internetverbinding is alleen nodig voor de app-koppeling.
Monitoringfunctie: Bekijk de deurbelcamera via het scherm zonder dat iemand heeft aangebeld.
Full duplex audio: Gelijktijdig heen en weer praten tijdens een oproep.
Universele, gratis SmartLife-app: Met meer dan 10 miljoen downloads, ontwikkeld door het in Amerika beursgenoteerde bedrijf Tuya, is de app volledig AVG-conform en compatibel met honderden slimme apparaten, ook niet-Doorsafe-producten. De app is gratis, zonder abonnement of maandelijkse kosten. Koppel het systeem eenvoudig door een QR-code op het scherm te scannen. Beschouw SmartLife als een universeel besturingssysteem voor slimme apparaten, vergelijkbaar met Windows. Tuya’s transparante verdienmodel vraagt betaling van fabrikanten (zoals Doorsafe) voor softwaregebruik, waardoor gebruikers geen extra kosten hebben. In tegenstelling tot Ring (Amazon) of Nest (Google) verdient Tuya niet aan gebruikersdata. Tuya zal voor de eindgebruiker dus gratis zijn, nu en in de toekomst.
Helderheid, contrast en verzadiging: Voor elke buitenunit afzonderlijk instelbaar via het menu.
13 beltonen & eigen beltoon: Kies uit 13 beltonen of stel een eigen beltoon in. Pas het volume en de duur van de beltoon aan.
Niet-storen-modus: Activeer in het menu om het scherm te dempen bij aanbellen. Plan dagelijkse tijdsperiodes waarin de beltoon harder, zachter of uit staat, of kies een andere beltoon.
Aanpasbare schermachtergrond: Stel een persoonlijke foto in als achtergrond van het scherm.
De datum en de tijd kunnen worden gesynchroniseerd met het internet, of handmatig worden ingesteld. Het scherm kan ook worden gebruikt als wekker.
Afwezigheidsbericht/voicemailfunctie: Bij geen gehoor kan de deurbel een zelf ingesproken bericht afspelen (bijv. “Laat pakket NIET bij buren achter!”) of een voicemail van de bezoeker opnemen.
Meertalig menu: Engels, Nederlands, Duits, Frans, Spaans, Italiaans.
Instelbaar nachtzicht: Stel de 6 infrarood-LEDs van de buiten-unit in op automatisch, altijd aan of altijd uit via het scherm.
Tot 6 schermen per buitenunit:
- Stel het hoofdscherm in op Kamer 1, het tweede op Kamer 2, enz. Bij aanbellen op knop 1 rinkelen alle schermen met hetzelfde kamernummer (bijv. 101). Als één scherm opneemt, stoppen de andere met rinkelen.
- Verbind een oproep na beantwoording door naar een ander scherm.
- Bel intern tussen schermen met een aparte beltoon om te onderscheiden van bezoekers.
- Zend spraakberichten naar alle schermen (bijv. “Eten staat klaar!”).
- Luister mee met andere schermen (per scherm uitschakelbaar voor privacy).
- Verbinding via 2-draads kabel: Sluit de meerdere schermen aan elkaar aan met een 2-draads kabel, ongeacht de exacte bekabelingsroute.
- Verbinding via WiFi: Laat elk scherm een eigen WiFi-verbinding maken met dezelfde internetrouter, zodat de schermen elkaar in het netwerk kunnen vinden.
- Alternatieve verbinding met DS7899-scherm: Als het scherm niet kan worden verbonden via WiFi of een 2-draads kabel, kies dan het DS7899-scherm en verbind het met internet via een PoE-netwerkkabel.
Extra gongopties: Laat een gong op een extra locatie in of rond het huis rinkelen op vier manieren:
- Sluit een bestaande AC- of DC-gong bedraad aan op de COM/NO-poorten van het scherm van maximaal 30V 4A AC of DC.
- Sluit de DS6604 externe draadloze zender met 2 draden aan op de COM/NO-poorten van het scherm om een DS6603-gong via RF 433 MHz te activeren. Hiermee kan de zender ver het scherm worden geplaatst.
- Verbind een DS6603-gong met WiFi en stel in de app een slim scenario in: bij aanbellen rinkelt de gong.
Bestaande deurbelknop: Sluit een bestaande deurbelknop aan op de SW-/SW+-poorten van het scherm om het scherm te laten rinkelen bij indrukken.

Opnames & beelden

Max. 8 buiten-units/bewakingscamera’s: Koppel tot 8 deurbelcamera’s of ONVIF-camera’s. Beelden in 2×4 splitscreen, swipe voor andere 4. Bij aanbellen toont het scherm het volledige beeld van de buiten-unit. Met de Switch-functie in de app bekijk je alle 8 camera’s.
Foto/video aanbeller: Stel in of een foto (.jpg) of video (.avi) van een aanbeller wordt opgeslagen op de 32GB SD-kaart (max. 512GB). Opnames kunnen ook worden uitgeschakeld.
32GB SD-kaart: Insteekbaar achter in het scherm, uitneembaar, max. 512GB. Bekijk opgeslagen beelden via scherm, app of PC. Alle beelden hebben datum en tijd.
Opnames van max. 4 camera’s: Sla opnames op van maximaal 4 deurbelcamera’s of bewakingscamera’s op de SD-kaart.
Continue opnames: Alles opnemen, optioneel met tijdschema (bijv. 23:00-06:00).
Event-opnames: Alleen relevante gebeurtenissen, zoals aanbellen/beweging.
Bewegingsdetectie: Instelbaar op 3 gevoeligheidsniveaus.
Lichaamsdetectie: activeer om enkel opnames te maken bij zichtbare lichamen of lichaamsdelen.
Instelbaar detectiegebied: stel een gebied in het camerabeeld in om alleen bewegingen in dat specifieke gebied op te nemen.
Beeld bij beweging: bij beweging gedetecteerd door een deurbel-buitenunit of ONVIF-bewakingscamera springt het scherm aan.
Opnames bij beweging: bij beweging maakt het scherm opnames en slaat deze op de SD-kaart op.
Push-melding bij beweging: De app kan een melding sturen bij een gedetecteerde beweging.
Opslaan op smartphone: Sla live beelden of eerder opgenomen beelden, teruggekeken via de app, op in het geheugen van de smartphone. Deel opnames eenvoudig, bijv. via WhatsApp.
Videocompressie: Kies H264 of H265. Zet deze op H264, om de beelden van de deurbel te bekijken in een browser.
Streamen naar NAS: Stel per deurbelcamera of bewakingscamera een RTSP-stream in met eigen wachtwoord om beelden (zonder geluid) op te slaan op een NAS, zoals Synology. Zie deze handleiding voor setup.
Opslagbehoefte: Een video-opname van 1 minuut is ~3 MB. Voor continue opnames: 32GB SD-kaart voor 1 week, 128GB voor 1 maand.

Over de bewegingsmelder:

Pas op met te hoge verwachtingen: het is enorm lastig om met een deurbel die buiten hangt 100% accuraat bewegingen te detecteren. Buiten beweegt er namelijk veel: mensen, dieren, bladeren, voertuigen, enzovoort. Daarom zullen er altijd te veel of juist te weinig bewegingsmeldingen zijn.
Wat kan helpen, is om de camera te richten op een gebied waar weinig beweging plaatsvindt, zoals een muur. Maar uiteindelijk is betrouwbare detectie alleen mogelijk met actieve beeldherkenning en het gebruik van AI. Daarvoor is echter een internetverbinding nodig, en moeten de camerabeelden voortdurend naar de cloud en een centrale server worden gestreamd. Op die manier kan AI live meekijken en leren wat in uw situatie relevante bewegingen zijn — bijvoorbeeld door gezichtsherkenning toe te passen.
Maar de vraag is of dat wel legaal is. Wij denken van niet. U mag namelijk in principe geen camera continu op de openbare ruimte richten, laat staan voortdurend opnames maken en die aan AI-systemen doorgeven. Daarom verkopen wij geen producten die gebruik maken van deze AI-technologie.
