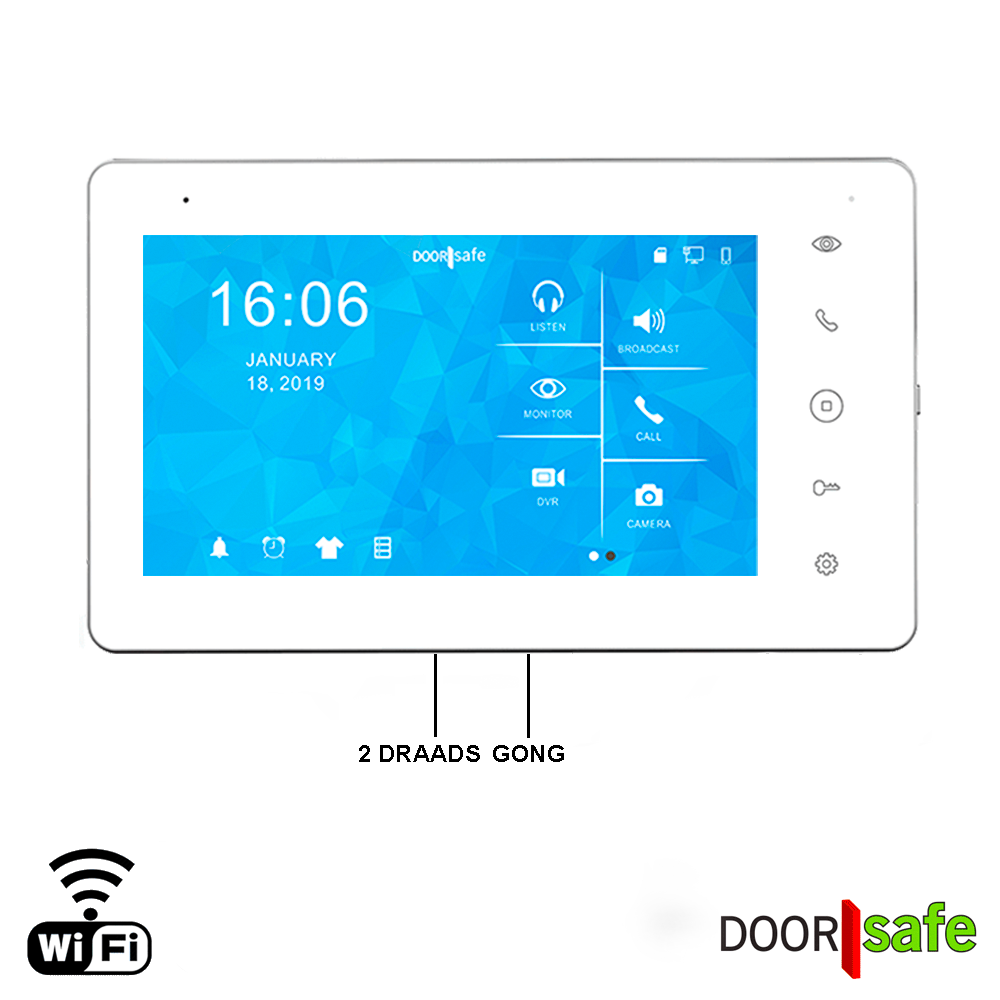

Name: DS7796 | los 7" touch scherm | 2-draads
Brand: Doorsafe
SKU: 8720254544564
Price: 248.00 EUR
Availability: InStock

Dit 7 inch touch scherm heeft in totaal deze aansluitpunten:

- 2 voor de voeding: 24 Volt DC 2.5A
- 2 x PLC/BUS: 2-draads naar de deurbel of de internet module
- COM/NO: voor aansluiten draadloze deurbel DS6601 of bestaande deurbel (zowel AC als DC mogelijk)
Inclusief DIN Rail voeding 24 Volt DC 2.5A
Inclusief montage beugel voor wandmontage
Inclusief schroeven en pluggen
Alleen geschikt voor binnen
Kabels worden niet meegeleverd
Formaat: 216x129x10mm

Er zijn twee manieren van aansluiten:

Voeding aan 1 scherm & internet via WiFi (DS7710)
Voorzie 1 scherm van voeding met de DIN rail adapter DS4973.
Laat 1 van de aangesloten schermen verbinden met een 2,4 Ghz. WiFi netwerk.
Trek vervolgens van de 2 PLC/BUS aansluitpunten op het scherm een 2 aderige draad naar max. 4 deurbellen, of max. 3 andere schermen.
Dus meerdere deurbellen en schermen aansluiten op de 2 PLC/BUS aansluitpunten op het scherm met de voeding is mogelijk.
Hoe de max 4. deurbellen en max. 3 andere schermen met elkaar worden verbonden maakt niet, als ze maar ergens verbonden zijn met de 2 aderige draad die van het scherm met de voeding komt, en de deurbellen en schermen zullen van deze 2 aderige draad zowel voeding als signaal krijgen.
De 2 aderige draad kan niet verkeerd om worden aangesloten, het signaal is niet polair.
Voeding aan internet module & internet via netwerkkabel (DS7700)
Voorzie de internet module DS6702 van voeding met de DIN rail adapter DS4973.
Trek een netwerkkabel van de internet module naar de internet router.
Trek vervolgens een 2 aderige draad van de aansluitpunten CH1 of CH2 op de internet module naar max. 4 deurbellen, of max. 4 schermen.
Dus meerdere deurbellen en schermen aansluiten op de CH1 en CH2 aansluitpunten op de internet module is mogelijk.
Hoe de deurbellen en schermen met elkaar worden verbonden maakt niet, als ze maar ergens verbonden zijn met de 2 aderige draad die van CH1 of CH2 van de internet module komt, en de deurbellen en schermen zullen van deze 2 aderige draad zowel voeding als signaal krijgen.
De 2 aderige draad kan niet verkeerd om worden aangesloten, het signaal is niet polair.

Per knop op de deurbel kunnen er 1 of meerdere schermen worden aangesloten.
Het volgende is mogelijk:

Per knop, 1 scherm. Geef elk scherm een apart kamernummer, bijv. 101.
Voeg aan ieder scherm de deurbel toe via ‘apparaten toevoegen’ en kies de knop.Zodra iemand aanbelt op knop 1, dan rinkelt het scherm in kamer 101, en in de andere kamers niet.
Zodra iemand aanbelt op knop 2, dan rinkelt het scherm in kamer 102 (en in de andere kamers niet)
Etc. (met max. 4 knoppen)
Per knop, meerdere schermen.Geef max. 4 schermen hetzelfde kamernummer, bijv. 101.
Zet het hoofdscherm in het menu op Kamer 1 en het 2de scherm op Kamer 2 etc.Zodra iemand aanbelt op knop 1, dan rinkelen alle schermen die hetzelfde kamernummer 101 hebben.
Neemt iemand op een scherm op, dan stoppen de andere schermen met rinkelen.
