Formaten
- Buiten-unit: 154 x 55 x 21 mm.
Aansluitpunten
Uit deze buiten-unit komt een 40 cm. lange kabel met deze 5 draden (met de verbindingen met de verlengende kabel in de hoekbeugel of trek de 40 cm. lange kabel naar binnen en maak dan daar de verbindingen met de verlengende kabel):
- 2 x BUS: 2-draads naar scherm of de internet module. De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
- GATE NO/COM/NC: Voor het aansluiten van een elektrische deuropener of poort (arbeidsstroom of ruststroom).
- Dry contact: Vereist een aparte voeding voor de schakeling en het slot (max. AC/DC 30V, 4A).
- Unlocktijd: Instelbaar via het scherm.
- LOCK – / LOCK +: Voor het aansluiten van een elektrische deuropener of poort (arbeidsstroom).
- Dry contact: Vereist een aparte voeding voor de schakeling en het slot (max. AC/DC 30V, 4A).
- Unlocktijd: Instelbaar via het scherm.
Specificaties
- Solide metalen zink-aluminium waterdichte (IP65) camera deurbel in mooi slank formaat.
- Inclusief metalen 30° hoekmontagebeugel.
- Hoge resolutie camera: 2MP FHD 1080P met 120 graden kijkhoek.
- Deurbel met ingebouwd diefstalalarm: bij diefstal geeft de deurbel een sirene en een melding op het scherm en via de app, en er worden opnames gemaakt.
- Super eenvoudige installatie: 2 draads, non polair. Dus ga van de deurbel met slechts 2 draden naar binnen naar de internet module. Sluit die internet module aan op 220V en de router met een netwerkkabel. Ga vervolgens met een 2 draadskabel naar het scherm. Het scherm krijgt zowel stroom als signaal van deze 2 draden. Draden verkeerd om aansluiten kan niet.
- Deurbel kan ver van de module af zijn, tot wel 300 meter lengte, afhankelijk van het type kabel en het aantal deurbellen en schermen: zie dit schema.
- Nachtzicht camera met 6 infrarood LED’s voor nachtzicht: naamplaatje en drukknop is ook verlicht.
- Elektrische deuropener en/of een poort aansluitbaar aan deurbel (niet aan scherm): zowel arbeidsstroom als ruststroom, dry contact: deurbel is alleen schakelaar en levert geen stroom. Unlocktijd instelbaar in het scherm. Unlock via app & scherm.
- Inclusief montagebeugel voor montage plat op de muur
- Inclusief hoekmontagebeugel waarmee de deurbel in een hoek van 30 graden kan worden opgehangen.
- Inclusief schroeven en pluggen
- Kabels worden niet meegeleverd
Slot/poort openen
De met de buiten-unit verbonden poort en/of slot kan op deze manieren worden geopend:
- Via het scherm: Druk op de poort- (poortsymbool) of slotknop (sleutelsymbool) terwijl u de camerabeelden bekijkt.
- Als het systeem verbonden is met internet: Via de app: Druk in de app op de poort- of slotknop (sleutelsymbool) tijdens een actieve verbinding.
- Wanneer scherm DS7896: Via QR-code: Toon een QR-code aan de camera van de buitenunit. In het scherm kunt u instellen of de QR-code de poort of het slot opent. Genereer een QR-code via het scherm. Kies voor eenmalig gebruik, continu gebruik, of gebruik op specifieke tijden of dagen van de week.
- Wanneer scherm DS7896: draadloos met de DS4991 draadloze unlock module die van de in het scherm ingebouwde RF 433 zender een signaal krijgt
Deze buiten-unit kan op 3 manieren worden aangesloten:

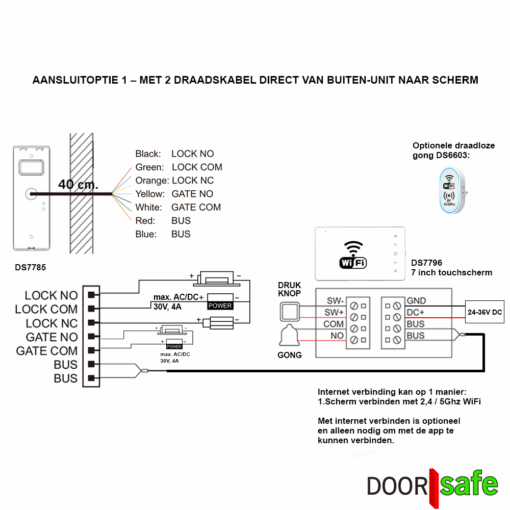

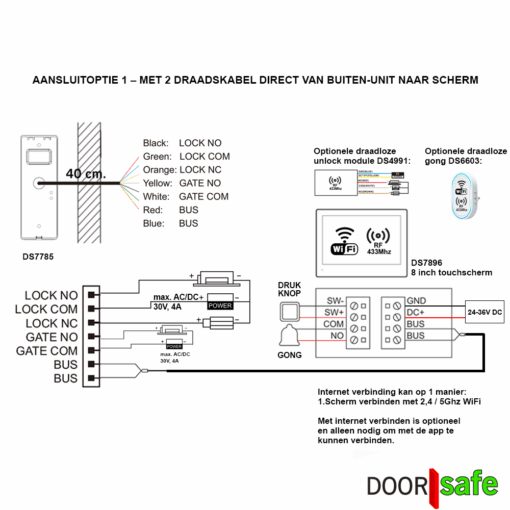

AANSLUITOPTIE 1 – MET 2 DRAADSKABEL DIRECT VAN BUITEN-UNIT NAAR SCHERM
- Ga van de buiten-unit met een 2-draadskabel direct naar het scherm.
Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis! - Sluit het scherm aan op een voeding:
Optie 1: vanaf het scherm met 2 draden naar de meegeleverde 24V DC voeding DS4987 die in het stopcontact kan
Optie 2: vanaf het scherm met 2 draden naar voeding DS4973 24V die kan worden bevestigd op een DIN-rail in de meterkast
→ Kies scherm DS7896 of DS7796 - Verbindt het scherm optioneel met internet via 2,4/5Ghz WiFi.
Als het scherm niet met internet is verbonden, dan werkt het scherm wel volledig, maar de app niet. Als de WiFi verbinding niet voldoende stabiel blijkt te zijn, dan is het ook op een later moment mogelijk om de DS6702 internet module toe te voegen zodat de internet verbinding met een netwerkkabel gemaakt kan worden.
Verder:
- De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
- De tussenliggende/verlengende en netwerk kabels worden niet meegeleverd.
- Meerdere buiten-units met 1 scherm of (internet) module verbinden is mogelijk.
- Meerdere schermen met buiten-unit of (internet) module verbinden is mogelijk.
- Meerdere buiten-units met meerdere schermen is mogelijk.
- Bij meerdere buiten-units/schermen: Alles moet met de 2 draadskabel met elkaar in verbinding staan, maakt niet uit hoe: parallel of in serie: volgorde in serie maakt niet uit.
- Een bestaande/WiFi/Draadloze gong toevoegen is mogelijk.
- Aansluiten slot/poort aan buiten-unit of draadloos is mogelijk.
- ONVIF bewakingscamera aan het scherm toevoegen is mogelijk.
- Streamen beelden van 4 deurbellen/camera’s naar een NAS is mogelijk.

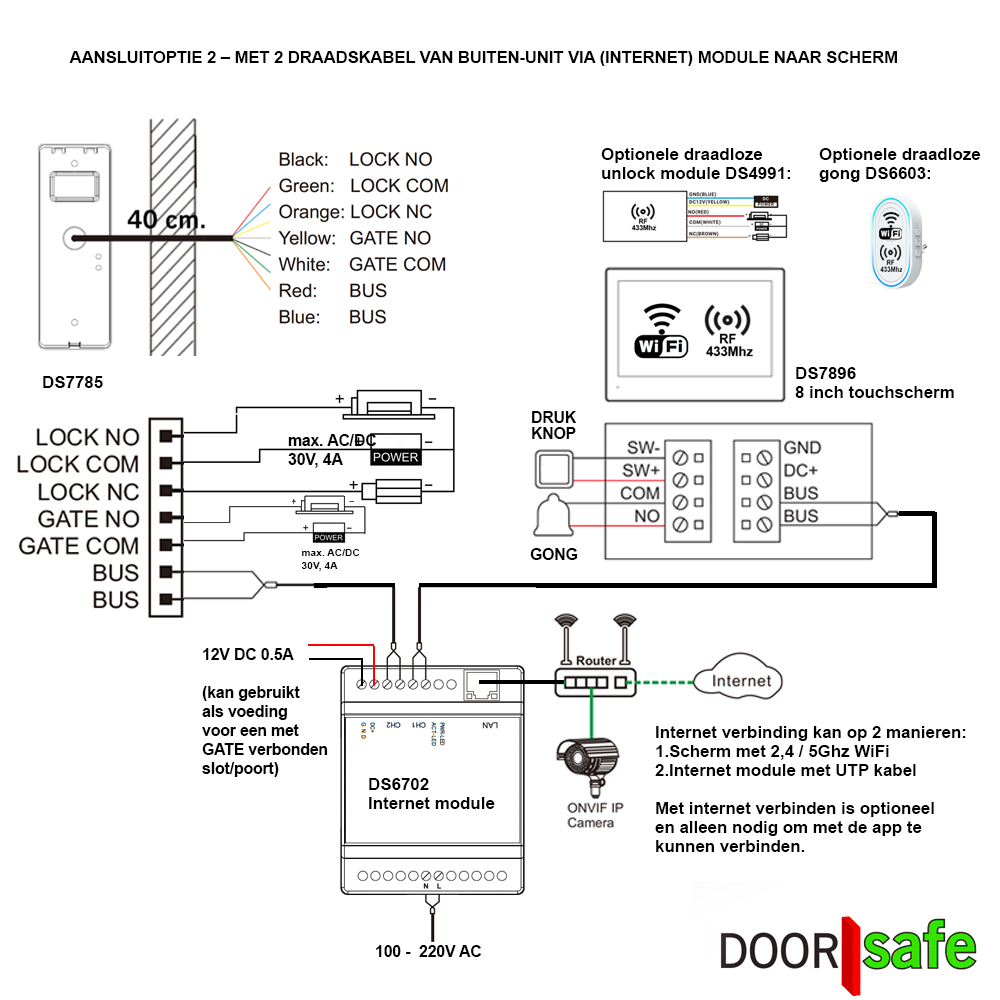

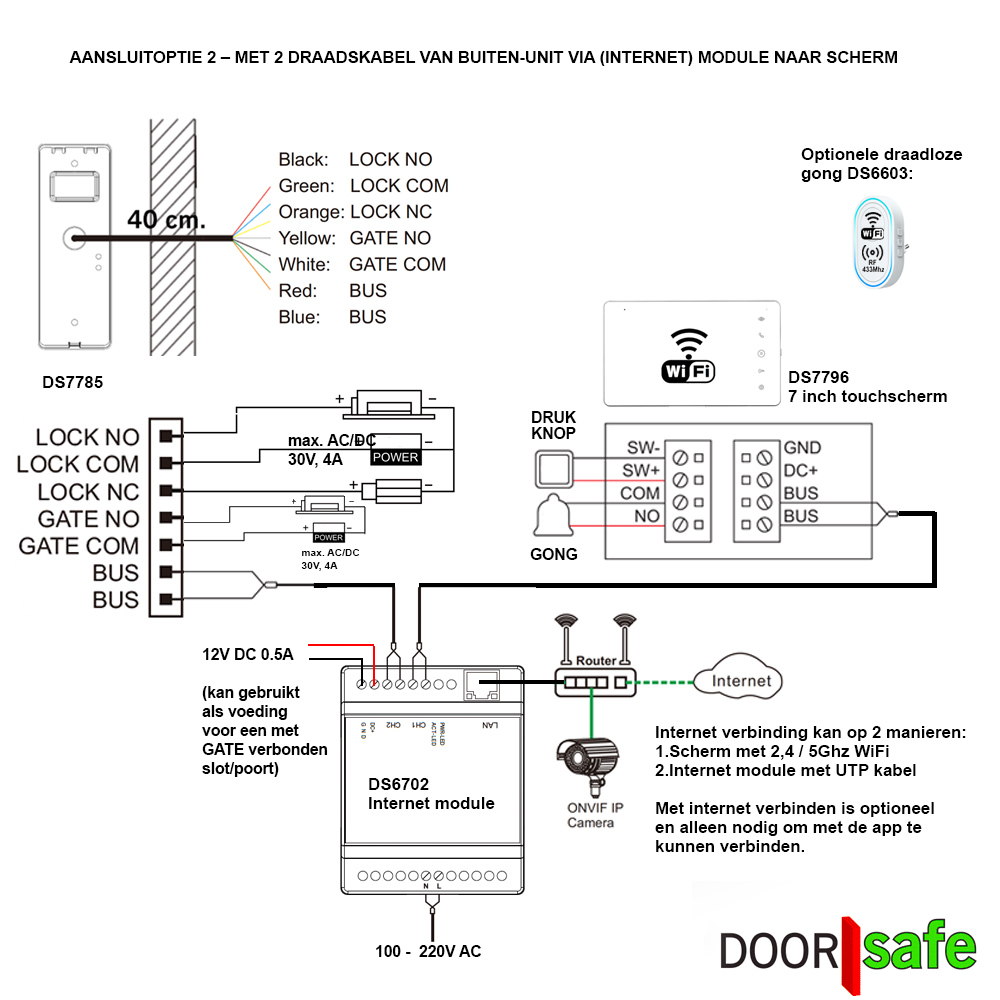

AANSLUITOPTIE 2 – MET 2 DRAADSKABEL VAN BUITEN-UNIT VIA (INTERNET) MODULE NAAR SCHERM
- Ga van de buiten-unit met een 2-draadskabel naar de (internet) module.
Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis! - Ga van de (internet) module met een 2-draadskabel naar het scherm.
Het scherm krijgt van de module zowel stroom als signaal via deze 2 draadskabel. Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis!
→ Kies scherm DS7896 of DS7796 - Sluit de (internet) module aan op 220V.
- Optioneel: sluit de internet module met een netwerkkabel aan op de internet router om een koppeling met de app te kunnen maken.
Verder:
- De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
- De tussenliggende/verlengende en netwerk kabels worden niet meegeleverd.
- Meerdere buiten-units met 1 scherm of (internet) module verbinden is mogelijk.
- Meerdere schermen met buiten-unit of (internet) module verbinden is mogelijk.
- Een bestaande/WiFi/Draadloze gong toevoegen is mogelijk.
- Aansluiten slot/poort aan buiten-unit of draadloos is mogelijk.
- ONVIF bewakingscamera aan het scherm toevoegen is mogelijk.
- Streamen beelden van 4 deurbellen/camera’s naar een NAS is mogelijk.

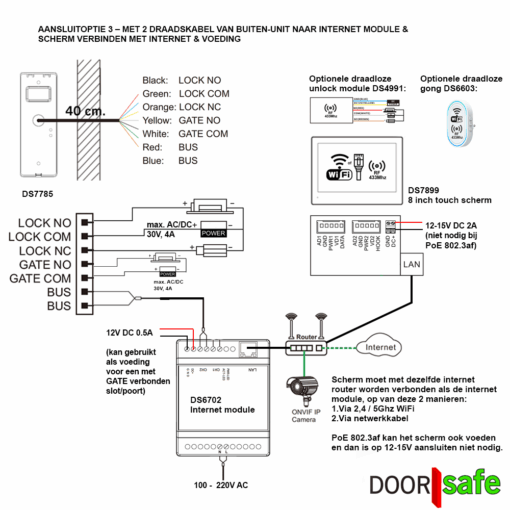

AANSLUITOPTIE 3 – MET 2 DRAADSKABEL VAN BUITEN-UNIT NAAR INTERNET MODULE & SCHERM VERBINDEN MET INTERNET & VOEDING
→ Gebruik deze methode voor als het niet lukt om van de module met een 2 draadskabel bij het scherm te komen en als op de plek waar het scherm moet komen te hangen wel WiFi of een (POE) netwerkkabel aansluiting is.
- Ga van de buiten-unit met een 2-draadskabel naar de internet module.
Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis! - Sluit de internet module aan op 220V.
- Sluit de internet module met een netwerkkabel aan op de internet router.
- Voorzie het scherm van voeding en een internet verbinding met dezelfde internet router als waar de internet module mee verbonden is.
Dit kan op deze manieren:
1. WiFi + 15V: Laat het scherm met een 2,4/5Ghz WiFi netwerk verbinden en voorzie het scherm van 15V door de meegeleverde voeding in het stopcontact te steken.
2. UTP + 15V: Laat het scherm met een netwerkkabel verbinden en voorzie het scherm van 15V door de meegeleverde voeding in het stopcontact te steken.
3. UTP met PoE 802.3af: Laat het scherm met een netwerkkabel verbinden met een PoE 802.3af switch om de netwerkkabel het scherm te voorzien van zowel stroom als internet. Suggestie voor POE switch: DS4986.
4. UTP + PoE-adapter: Gebruik de DS4975 PoE-adapter bij de router om internet en stroom in de netwerkkabel te injecteren, en splits deze bij het scherm weer naar aparte internet- en voedingsaansluitingen.
→ Kies scherm DS7899 of DS6669
Verder:
- De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
- De tussenliggende/verlengende en netwerk kabels worden niet meegeleverd.
- Meerdere buiten-units met 1 scherm of (internet) module verbinden is mogelijk.
- Meerdere schermen met buiten-unit of (internet) module verbinden is mogelijk.
- Een bestaande/WiFi/Draadloze gong toevoegen is mogelijk.
- Aansluiten slot/poort aan buiten-unit of draadloos is mogelijk.
- ONVIF bewakingscamera aan het scherm toevoegen is mogelijk.
- Streamen beelden van 4 deurbellen/camera’s naar een NAS is mogelijk.
Werkt samen met:
DS6669 | los 7″ touch scherm | internet via 2.4/5Ghz WiFi of LAN Netwerkkabel met POE 802.3af | 32Gb
