Formaten
- Buiten-unit: 154 x 55 x 21 mm.
Aansluitpunten
Uit deze buiten-unit komt een 40 cm. lange kabel met deze 5 draden (met de verbindingen met de verlengende kabel in de hoekbeugel of trek de 40 cm. lange kabel naar binnen en maak dan daar de verbindingen met de verlengende kabel):
- 2 x BUS: 2-draads naar scherm of de internet module. De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
- GATE NO/COM/NC: Voor het aansluiten van een elektrische deuropener of poort (arbeidsstroom of ruststroom).
- Dry contact: Vereist een aparte voeding voor de schakeling en het slot (max. AC/DC 30V, 4A).
- Unlocktijd: Instelbaar via het scherm.
- LOCK – / LOCK +: Voor het aansluiten van een elektrische deuropener of poort (arbeidsstroom).
- Dry contact: Vereist een aparte voeding voor de schakeling en het slot (max. AC/DC 30V, 4A).
- Unlocktijd: Instelbaar via het scherm.
Specificaties
- Solide metalen zink-aluminium waterdichte (IP65) camera deurbel in mooi slank formaat met 2 knoppen.
- Inclusief metalen 30° hoekmontagebeugel.
- Hoge resolutie camera: 2MP FHD 1080P met 120 graden kijkhoek.
- Deurbel met ingebouwd diefstalalarm: bij diefstal geeft de deurbel een sirene en een melding op het scherm en via de app, en er worden opnames gemaakt.
- Super eenvoudige installatie: 2 draads, non polair. Dus ga van de deurbel met slechts 2 draden naar binnen naar de internet module. Sluit die internet module aan op 220V en de router met een netwerkkabel. Ga vervolgens met een 2 draadskabel naar het scherm. Het scherm krijgt zowel stroom als signaal van deze 2 draden. Draden verkeerd om aansluiten kan niet.
- Deurbel kan ver van de module af zijn, tot wel 300 meter lengte, afhankelijk van het type kabel en het aantal deurbellen en schermen: zie dit schema.
- Nachtzicht camera met 6 infrarood LED’s voor nachtzicht: naamplaatje en drukknop is ook verlicht.
- Elektrische deuropener en/of een poort aansluitbaar aan deurbel (niet aan scherm): zowel arbeidsstroom als ruststroom, dry contact: deurbel is alleen schakelaar en levert geen stroom. Unlocktijd instelbaar in het scherm. Unlock via app & scherm.
- Inclusief montagebeugel voor montage plat op de muur
- Inclusief hoekmontagebeugel waarmee de deurbel in een hoek van 30 graden kan worden opgehangen.
- Inclusief schroeven en pluggen
- Kabels worden niet meegeleverd
Slot/poort openen
De met de buiten-unit verbonden poort en/of slot kan op deze manieren worden geopend:
- Via het scherm: Druk op de poort- (poortsymbool) of slotknop (sleutelsymbool) terwijl u de camerabeelden bekijkt.
- Als het systeem verbonden is met internet: Via de app: Druk in de app op de poort- of slotknop (sleutelsymbool) tijdens een actieve verbinding.
- Wanneer scherm DS7896: Via QR-code: Toon een QR-code aan de camera van de buitenunit. In het scherm kunt u instellen of de QR-code de poort of het slot opent. Genereer een QR-code via het scherm. Kies voor eenmalig gebruik, continu gebruik, of gebruik op specifieke tijden of dagen van de week.
- Wanneer scherm DS7896: draadloos met de DS4991 draadloze unlock module die van de in het scherm ingebouwde RF 433 zender een signaal krijgt
Deze buiten-unit kan op 2 manieren worden aangesloten:

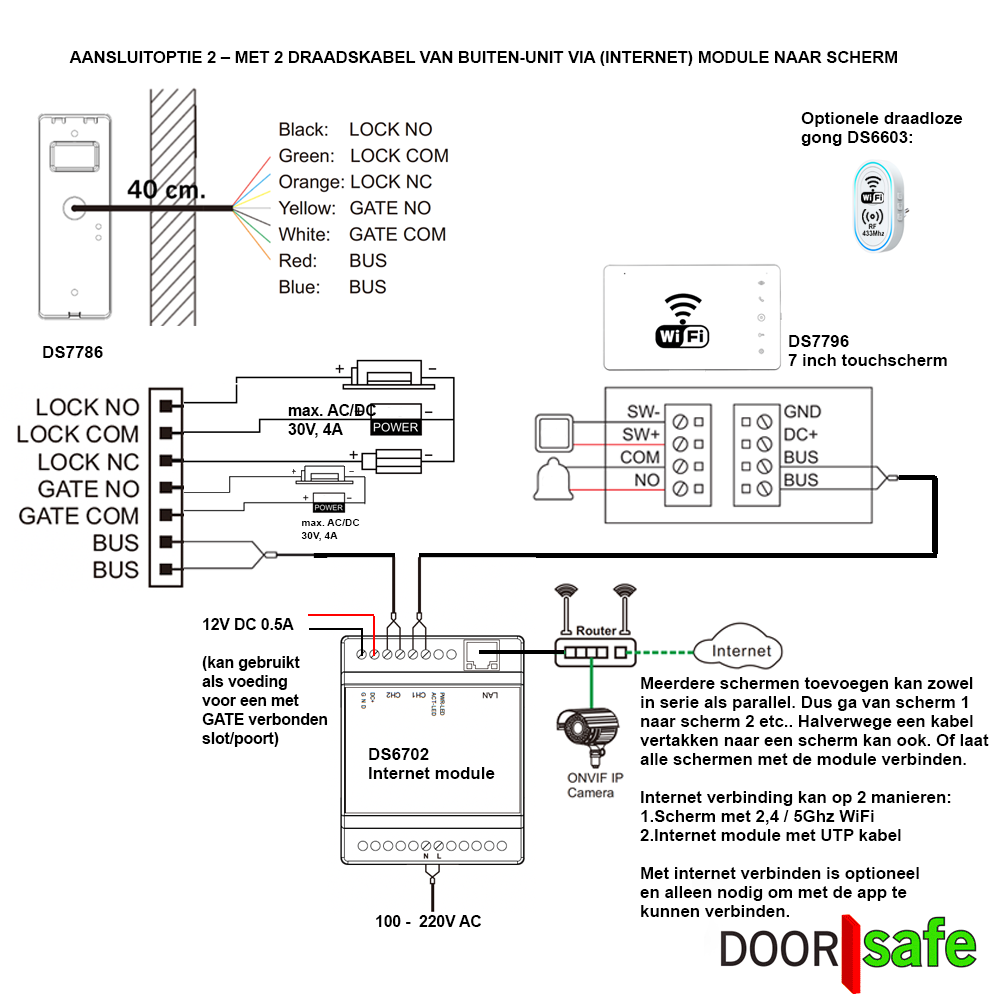

AANSLUITOPTIE 2 – MET 2 DRAADSKABEL VAN BUITEN-UNIT VIA (INTERNET) MODULE NAAR SCHERM
- Ga van de buiten-unit met een 2-draadskabel naar de (internet) module.
Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis! - Ga van de (internet) module met een 2-draadskabel naar het scherm.
Het scherm krijgt van de module zowel stroom als signaal via deze 2 draadskabel. Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis!
→ Kies scherm DS7896 of DS7796 - Sluit de (internet) module aan op 220V.
- Optioneel: sluit de internet module met een netwerkkabel aan op de internet router om een koppeling met de app te kunnen maken.
Verder:
- De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
- De tussenliggende/verlengende en netwerk kabels worden niet meegeleverd.
- Meerdere buiten-units met 1 scherm of (internet) module verbinden is mogelijk.
- Meerdere schermen met buiten-unit of (internet) module verbinden is mogelijk.
- Een bestaande/WiFi/Draadloze gong toevoegen is mogelijk.
- Aansluiten slot/poort aan buiten-unit of draadloos is mogelijk.
- ONVIF bewakingscamera aan het scherm toevoegen is mogelijk.
- Streamen beelden van 4 deurbellen/camera’s naar een NAS is mogelijk.

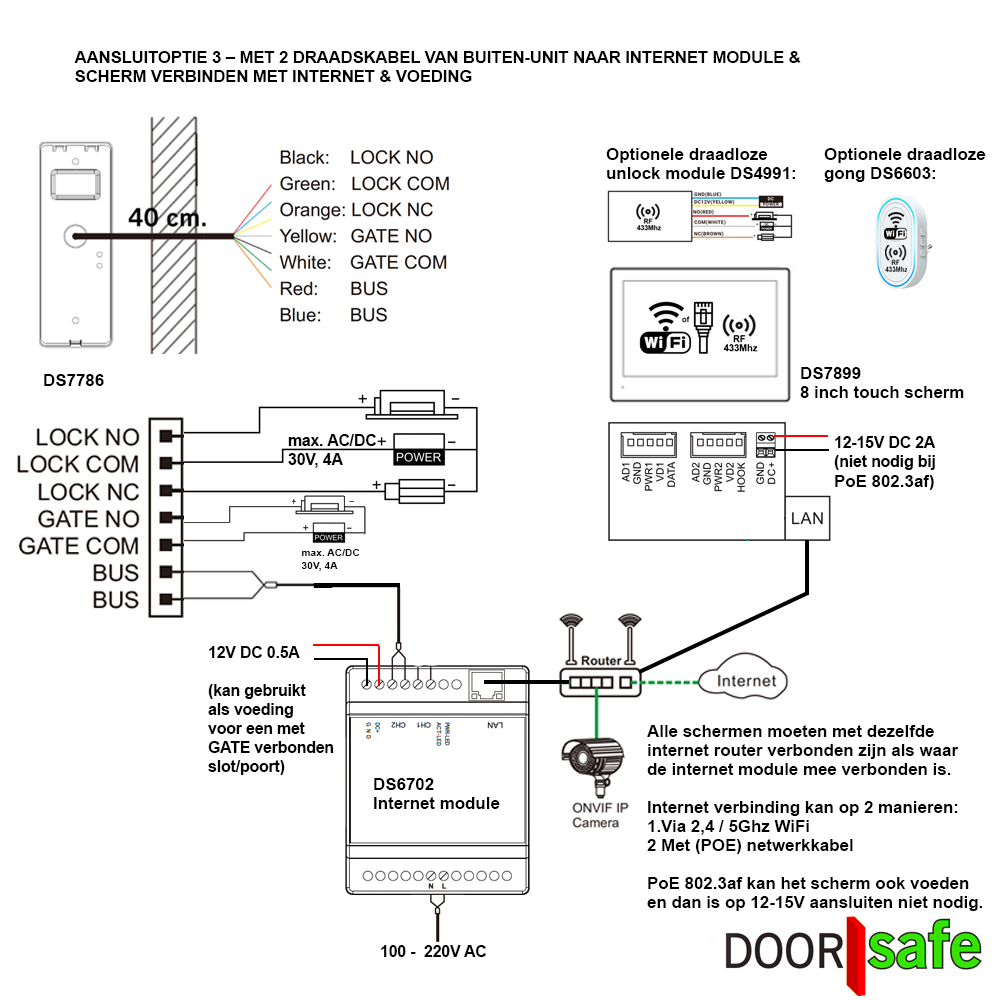

AANSLUITOPTIE 3 – MET 2 DRAADSKABEL VAN BUITEN-UNIT NAAR INTERNET MODULE & SCHERM VERBINDEN MET INTERNET & VOEDING
→ Gebruik deze methode voor als het niet lukt om van de module met een 2 draadskabel bij het scherm te komen en als op de plek waar het scherm moet komen te hangen wel WiFi of een (POE) netwerkkabel aansluiting is.
- Ga van de buiten-unit met een 2-draadskabel naar de internet module.
Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis! - Sluit de internet module aan op 220V.
- Sluit de internet module met een netwerkkabel aan op de internet router.
- Voorzie het scherm van voeding en een internet verbinding met dezelfde internet router als waar de internet module mee verbonden is.
Dit kan op deze manieren:
1. WiFi + 15V: Laat het scherm met een 2,4/5Ghz WiFi netwerk verbinden en voorzie het scherm van 15V door de meegeleverde voeding in het stopcontact te steken.
2. UTP + 15V: Laat het scherm met een netwerkkabel verbinden en voorzie het scherm van 15V door de meegeleverde voeding in het stopcontact te steken.
3. UTP met PoE 802.3af: Laat het scherm met een netwerkkabel verbinden met een PoE 802.3af switch om de netwerkkabel het scherm te voorzien van zowel stroom als internet. Suggestie voor POE switch: DS4986.
4. UTP + PoE-adapter: Gebruik de DS4975 PoE-adapter bij de router om internet en stroom in de netwerkkabel te injecteren, en splits deze bij het scherm weer naar aparte internet- en voedingsaansluitingen.
→ Kies scherm DS7899 of DS6669
Verder:
- De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
- De tussenliggende/verlengende en netwerk kabels worden niet meegeleverd.
- Meerdere buiten-units met 1 scherm of (internet) module verbinden is mogelijk.
- Meerdere schermen met buiten-unit of (internet) module verbinden is mogelijk.
- Een bestaande/WiFi/Draadloze gong toevoegen is mogelijk.
- Aansluiten slot/poort aan buiten-unit of draadloos is mogelijk.
- ONVIF bewakingscamera aan het scherm toevoegen is mogelijk.
- Streamen beelden van 4 deurbellen/camera’s naar een NAS is mogelijk.
Werkt samen met:
DS6669 | los 7″ touch scherm | internet via 2.4/5Ghz WiFi of LAN Netwerkkabel met POE 802.3af | 32Gb
