Dit product is een pakket en bestaat uit deze losse onderdelen:

DS7889 buiten-unit
DS6669 scherm
DS6702 internet module + DS4994 DIN rail + DS4978 stekker voor 220V

Wij stellen voorbeeldpakketten samen omdat klanten hebben aangegeven het lastig te vinden om zelf zeker te weten welke losse onderdelen samen een goed werkend geheel vormen. Qua prijs maakt het geen verschil: een pakket kost net zoveel als wanneer je de onderdelen los zou samenstellen.

Dit pakket maakt gebruik van:

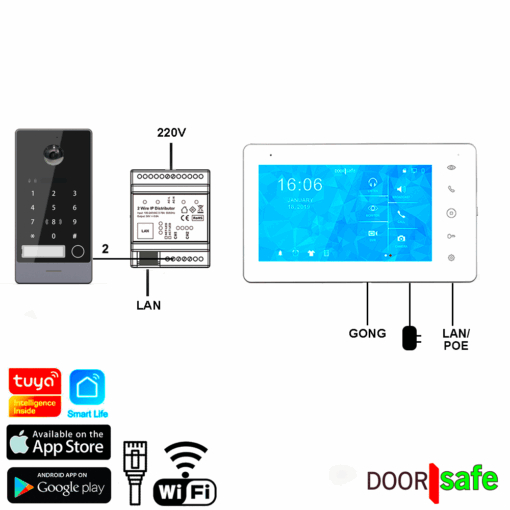

AANSLUITOPTIE 3 – MET 2 DRAADSKABEL VAN BUITEN-UNIT NAAR INTERNET MODULE & SCHERM VERBINDEN MET INTERNET & VOEDING

→ Gebruik deze methode voor als het niet lukt om van de module met een 2 draadskabel bij het scherm te komen en als op de plek waar het scherm moet komen te hangen wel WiFi of een (POE) netwerkkabel aansluiting is.

Ga van de buiten-unit met een 2-draadskabel naar de internet module.
Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis!
Sluit de internet module aan op 220V.
Sluit de internet module met een netwerkkabel aan op de internet router.
Voorzie het scherm van voeding en een internet verbinding met dezelfde internet router als waar de internet module mee verbonden is.
Dit kan op deze manieren:
1. WiFi + 15V: Laat het scherm met een 2,4/5Ghz WiFi netwerk verbinden en voorzie het scherm van 15V door de meegeleverde voeding in het stopcontact te steken.
2. UTP + 15V: Laat het scherm met een netwerkkabel verbinden en voorzie het scherm van 15V door de meegeleverde voeding in het stopcontact te steken.
3. UTP met PoE 802.3af: Laat het scherm met een netwerkkabel verbinden met een PoE 802.3af switch om de netwerkkabel het scherm te voorzien van zowel stroom als internet. Suggestie voor POE switch: DS4986.
4. UTP + PoE-adapter: Gebruik de DS4975 PoE-adapter bij de router om internet en stroom in de netwerkkabel te injecteren, en splits deze bij het scherm weer naar aparte internet- en voedingsaansluitingen.

Verder:

De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
De tussenliggende/verlengende en netwerk

Buiten-unit DS7889

divider width=”3000px” height=”1px”]

Formaten

Afmetingen buitendeurbel zonder regenkap: 162 x 82 x 29 mm.
Afmetingen buitendeurbel met regenkap: 168 x 86 x 51 mm.

Aansluitpunten

De buiten-unit heeft deze aansluitpunten (groen blok, draden vastdraaien met een kleine platte schroevendraaier):

2 x BUS: 2-draads aansluiting voor verbinding met het scherm of de internetmodule. De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
GATE NO/COM/NC: Voor het aansluiten van een elektrische deuropener of poort (arbeidsstroom of ruststroom).
- Dry contact: Vereist een aparte voeding voor de schakeling en het slot (max. AC/DC 30V, 4A).
- Unlocktijd: Instelbaar via het scherm.
LOCK – / LOCK +: Voor het aansluiten van een 12V DC elektrische deuropener (arbeidsstroom).
- Wet contact: Levert 12V DC, 0.7A voor het slot, geen aparte voeding nodig.
- Unlocktijd: Instelbaar via het scherm.
INPUT 1 / INPUT 2 / GND: Voor aansluiting van een deursensorcontact of exit-knop.

Specificaties

Hoge resolutie camera: 2MP FHD 1080P met 150° kijkhoek.
Behuizing: Metaal met kunststof voorplaat.
Optionele regenkap: Meegeleverde metalen regenkap voor extra bescherming, optioneel te bevestigen.
Weer-, water- en stofbestendig: IP65 / IK07.
Nachtzicht: 6 infrarood-LED’s.
Diefstalalarm: Bij verwijdering van de deurbel van de montageplaat klinkt een sirene via de speaker in zowel de buitenunit als het scherm.
Verlichting: Keypad, naamplaatje en drukknop zijn verlicht.
Keypad voor toegang: Open eventueel aangesloten deuren of poorten door een zelfgekozen pincode in te voeren.
- GATE-relais: Druk na het invoeren van de pincode op * om de GATE-relais te openen.
- LOCK-relais: Druk na het invoeren van de pincode op # om de LOCK-relais te openen.
- Pincode-instellingen:
  - Pincodes kunnen 1 tot 6 cijfers lang zijn.
  - Tot 99 verschillende pincodes kunnen worden aangemaakt voor verschillende gebruikers.
Optioneel te gebruiken: ingebouwde RFID MiFare IC-chiplezer: Voor het openen van aangesloten deuren of poorten.
- MiFare: is veiliger dan EM Marine RFID-technologie, met een ontwerp van 32 sectoren en 4 blokken, en 8 sectoren en 16 blokken. MiFare-chips zijn beschikbaar in armbanden, druppels en andere dragers.
- Specificaties: 13,56 MHz, ondersteunt ISO/IEC 14443 Type A, 196 kb/s.
- Maximaal aantal chips: 1000.
- Leesafstand: ≤ 2 cm.
- Inclusief: 3 MiFare-chips.
Inclusief: Schroeven en pluggen.
Exclusief: Kabels.
Supereenvoudige installatie: 2-draads, niet-gepolariseerde aansluiting – draden kunnen niet verkeerd worden aangesloten. Twee aansluitmethoden:
- Direct naar scherm: Verbind de buitenunit met 2 draden aan het scherm. Sluit het scherm aan op een voeding en maak verbinding met internet via WiFi.
- Via internetmodule: Verbind de buitenunit met 2 draden aan de DS6702-internetmodule, sluit de module aan op 220V en een internetrouter via een netwerkkabel. Verbind de module met 2 draden aan het DS7896-scherm, dat zowel stroom als signaal ontvangt via deze draden. Als het niet lukt om 2 draden naar het scherm te leggen, kies dan het DS7899-scherm en verbind dit via WiFi of een (PoE) netwerkkabel met dezelfde router als de internetmodule.
- Afstand: De buitenunit kan tot 300 meter van de internetmodule worden geplaatst, afhankelijk van kabeltype, aantal deurbellen en schermen. Zie het aansluitschema in de productafbeeldingen of handleiding.
Flexibele schermconfiguratie per knop:
- Eén scherm per knop/huis: Geef elk scherm een uniek huisnummer, bijv. bij 4 knoppen en 4 schermen: 101, 102, 103, 104.
  - Bij aanbellen op knop 1 rinkelt alleen het scherm met huisnummer 101; andere schermen rinkelen niet.
  - Bij aanbellen op knop 2 rinkelt alleen het scherm met huisnummer 102, enz., tot max. 4 knoppen.
- Meerdere schermen per knop/huis: Geef max. 6 schermen hetzelfde huisnummer (bijv. 101) en een uniek kamernummer.
  - Bij aanbellen op knop 1 rinkelen alle max. 6 schermen met huisnummer 101.
  - Als één scherm de oproep beantwoordt, stoppen de andere schermen met rinkelen.
  - Stel het hoofdscherm in op Kamer 1 en huisnummer 101, het tweede scherm op Kamer 2 en huisnummer 101, enz., tot max. 6 kamers.
Hoekmontagebeugel DS7881 optioneel verkrijgbaar

Slot/poort openen

De met de buiten-unit verbonden poort en/of slot kan op deze manieren worden geopend:

Via het scherm: Druk op de poort- of slotknop (sleutelsymbool) terwijl u de camerabeelden bekijkt.
Via RFID-chip: Houd een RFID-chip tegen de voorkant van de buitenunit. Stel in het scherm in of de chip de poort of het slot opent.
Via QR-code: Toon een QR-code aan de camera van de buitenunit. Stel in het scherm in of de QR-code de poort of het slot opent. Genereer een QR-code via het scherm voor eenmalig gebruik, continu gebruik, of gebruik op specifieke tijden of dagen van de week.
Via exit-knop: Druk op een met de buitenunit verbonden exit-knop. Stel in het scherm in of de exit-knop de poort of het slot opent.
Via pincode op keypad: Voer een pincode in op het toetsenpaneel van de buitenunit.
1. Druk na de pincode op * om de GATE-relais te openen.
2. Druk na de pincode op # om de LOCK-relais te openen.
3. Pincode-instellingen: Pincodes kunnen 1 tot 6 cijfers lang zijn. Tot 99 verschillende pincodes kunnen worden aangemaakt voor verschillende gebruikers.
Via de app (met internetverbinding): Druk in de app op de poort- of slotknop (sleutelsymbool) tijdens een actieve verbinding.

Scherm DS6669

Formaten

Scherm: 216x129x10mm

Aansluitpunten

Het scherm heeft in totaal deze aansluitpunten:

VOEDING: 15 Volt DC 2.5A (voeding wordt meegeleverd). Deze poorten blijven ongebruikt als het scherm wordt gevoed via een PoE-netwerkkabel.
LAN poort: Sluit hier een netwerkkabel aan, eventueel met PoE 802.3af.
COM/NO: voor draadloze zender DS6604 of bestaande gong van maximaal 30V 4A AC of DC.
SW-/SW+: deurbelknop om de bij COM/NO aangesloten gong te laten rinkelen

Stroom & internet

Er zijn 4 opties om dit scherm van internet en stroom te voorzien:

Voeding + 2,4/5Ghz WiFi: Sluit het scherm aan op een12-15V DC-adapter en maak verbinding met internet via een 2,4 GHz of 5 GHz WiFi-netwerk.
Voeding + netwerkkabel: Sluit het scherm aan op een 12-15V DC-adapter en verbind het met een internet router via een netwerkkabel. De netwerkkabel kan direct achterin het scherm worden gestoken.
Netwerkkabel met PoE 802.3af: Voorzie het scherm van zowel internet als voeding via een netwerkkabel aangesloten op een PoE 802.3af-router of -switch. Suggestie voor POE switch: DS4986. De netwerkkabel kan direct achterin het scherm worden gestoken.
Netwerkkabel met PoE via DS4975 PoE-adapter: Gebruik de DS4975 PoE-adapter bij de router om internet en stroom in de netwerkkabel te injecteren, en splits deze bij het scherm weer naar aparte internet- en voedingsaansluitingen.

Specificaties

7-inch IPS full-touch kleurenscherm: Volledig bedienbaar via aanraking.
Kleur: Wit.
Materiaal: Kunststof. Alleen geschikt voor binnengebruik.
Aan dit scherm kunnen heel veel verschillende soorten buiten-units worden toegevoegd.
- Internet deurbellen: Verbindt dit scherm met dezelfde internet router als deze buiten-units om ze automatisch toe te voegen: DS6660 Zilver/Zwart & DS6670 – Max. 8.
- 2 draads deurbellen: Verbindt dit scherm met dezelfde internet router als waar de DS6702 internet module mee is verbonden. En sluit 2 deze draads buiten-units ook aan op de internet module:
  DS7885/DS7886/DS7887/DS7888/DS7889
  DS7785/DS7786
  DS7775/DS7776/DS7777/DS7778
  Max. 8. Buiten-units worden automatisch aan het scherm toegevoegd.
Eenvoudige montage:
- Bevestig aan de muur met de meegeleverde muurbeugel (0,5 mm van de muur).
- Plaats op een tafel met de DS4989-tafelstandaard.
- Optionele DS4993-hogere muurbeugel (2,5 mm van de muur) om kabels of componenten weg te werken.
100% betrouwbaar: Het scherm werkt altijd, dus het toont de bezoeker en maakt het opnames, zelfs zonder internetverbinding, als:
- Het scherm via een netwerkkabel is verbonden met dezelfde router of switch en de deurbel of de internetmodule is ook met een netwerkkabel verbonden.
Internetverbinding: Alleen nodig voor koppeling met de app. Kan gemaakt worden door een netwerkkabel of via een 2,4 GHz of 5 GHz WiFi-netwerk.
Monitoringfunctie: Bekijk de deurbelcamera via het scherm zonder dat iemand heeft aangebeld.
Full duplex audio: Via het scherm gelijktijdig heen en weer praten tijdens een oproep.
Universele, gratis SmartLife-app: Met meer dan 10 miljoen downloads, ontwikkeld door het in Amerika beursgenoteerde bedrijf Tuya, is de app volledig AVG-conform en compatibel met honderden slimme apparaten, ook niet-Doorsafe-producten. De app is gratis, zonder abonnement of maandelijkse kosten. Koppel het systeem eenvoudig door een QR-code op het scherm te scannen. Beschouw SmartLife als een universeel besturingssysteem voor slimme apparaten, vergelijkbaar met Windows. Tuya’s transparante verdienmodel vraagt betaling van fabrikanten (zoals Doorsafe) voor softwaregebruik, waardoor gebruikers geen extra kosten hebben. In tegenstelling tot Ring (Amazon) of Nest (Google) verdient Tuya niet aan gebruikersdata. Tuya zal voor de eindgebruiker dus gratis zijn, nu en in de toekomst.
Helderheid, contrast en verzadiging: Voor elke buitenunit afzonderlijk instelbaar via het menu.
13 beltonen & eigen beltoon: Kies uit 13 beltonen of stel een eigen beltoon in. Pas het volume en de duur van de beltoon aan.
Niet-storen-modus: Activeer in het menu om het scherm te dempen bij aanbellen. Plan dagelijkse tijdsperiodes waarin de beltoon harder, zachter of uit staat, of kies een andere beltoon.
Aanpasbare schermachtergrond: Stel een persoonlijke foto in als achtergrond van het scherm.
Afwezigheidsbericht/voicemailfunctie: Bij geen gehoor kan de deurbel een zelf ingesproken bericht afspelen (bijv. “Laat pakket NIET bij buren achter!”) of een voicemail van de bezoeker opnemen.
De datum en de tijd kunnen worden gesynchroniseerd met het internet, of handmatig worden ingesteld. Het scherm kan ook worden gebruikt als wekker.
Meertalig menu: Engels, Nederlands, Duits, Frans, Spaans, Italiaans.
Instelbaar nachtzicht: Stel de 6 infrarood-LEDs van de buiten-unit in op automatisch, altijd aan of altijd uit via het scherm.
Tot 10 schermen per buitenunit:
- Stel het hoofdscherm in op Kamer 1, het tweede op Kamer 2, enz. Bij aanbellen op knop 1 rinkelen alle schermen met hetzelfde kamernummer (bijv. 101). Als één scherm opneemt, stoppen de andere met rinkelen.
- Verbind een oproep na beantwoording door naar een ander scherm.
- Bel intern tussen schermen met een aparte beltoon om te onderscheiden van bezoekers.
- Zend spraakberichten naar alle schermen (bijv. “Eten staat klaar!”).
- Luister mee met andere schermen (per scherm uitschakelbaar voor privacy).
- Alle schermen moeten met dezelfde internetrouter zijn verbonden, zodat de schermen elkaar in het netwerk kunnen vinden.
Op een extra plek in huis een gong laten horen als iemand aanbelt, is mogelijk op drie manieren:
- De bestaande AC of DC gong kan worden aangesloten op het scherm (poorten COM/NO) van maximaal 30V 4A AC of DC.
- De draadloze zender DS6604 kan worden aangesloten op het scherm (poorten COM/NO) om de DS6603 gong te laten rinkelen via een 433 Mhz. draadloos signaal.
- De DS6603 gong kan verbonden worden met WiFi, en vervolgens kan in de app een smart scenario worden ingesteld: als iemand aanbelt, laat de gong rinkelen.
Bestaande deurbelknop: Sluit een bestaande deurbelknop aan op de SW-/SW+-poorten van het scherm om het scherm te laten rinkelen bij indrukken.

Opnames

Max. 8 buiten-units/bewakingscamera’s: Koppel tot 8 deurbelcamera’s of ONVIF-camera’s. Beelden in 2×4 splitscreen, swipe voor andere 4. Bij aanbellen toont het scherm het volledige beeld van de buiten-unit. Met de Switch-functie in de app bekijk je alle 8 camera’s.
Foto/video aanbeller: Stel in of een foto (.jpg) of video (.avi) van een aanbeller wordt opgeslagen op de 32GB SD-kaart (max. 512GB). Opnames kunnen ook worden uitgeschakeld.
32GB SD-kaart: Insteekbaar achter in het scherm, uitneembaar, max. 512GB. Bekijk opgeslagen beelden via scherm, app of PC. Alle beelden hebben datum en tijd.
Opnames van max. 4 camera’s: Sla opnames op van maximaal 4 deurbelcamera’s of bewakingscamera’s op de SD-kaart.
Continue opnames: Alles opnemen, optioneel met tijdschema (bijv. 23:00-06:00).
Event-opnames: Alleen relevante gebeurtenissen, zoals aanbellen/beweging.
Bewegingsdetectie: Instelbaar op 3 gevoeligheidsniveaus.
Lichaamsdetectie: activeer om enkel opnames te maken bij zichtbare lichamen of lichaamsdelen.
Instelbaar detectiegebied: stel een gebied in het camerabeeld in om alleen bewegingen in dat specifieke gebied op te nemen.
Beeld bij beweging: bij beweging gedetecteerd door een deurbel-buitenunit of ONVIF-bewakingscamera springt het scherm aan.
Opnames bij beweging: bij beweging maakt het scherm opnames en slaat deze op de SD-kaart op.
Push-melding bij beweging: De app kan een melding sturen bij een gedetecteerde beweging.
Opslaan op smartphone: Sla live beelden of eerder opgenomen beelden, teruggekeken via de app, op in het geheugen van de smartphone. Deel opnames eenvoudig, bijv. via WhatsApp.
Videocompressie: Kies H264 of H265. Zet deze op H264, om de beelden van de deurbel te bekijken in een browser.
Streamen naar NAS: Stel per deurbelcamera of bewakingscamera een RTSP-stream in met eigen wachtwoord om beelden (zonder geluid) op te slaan op een NAS, zoals Synology. Zie deze handleiding voor setup.
Opslagbehoefte: Een video-opname van 1 minuut is ~3 MB. Voor continue opnames: 32GB SD-kaart voor 1 week, 128GB voor 1 maand.

Over de bewegingsmelder:

Pas op met te hoge verwachtingen: het is enorm lastig om met een deurbel die buiten hangt 100% accuraat bewegingen te detecteren. Buiten beweegt er namelijk veel: mensen, dieren, bladeren, voertuigen, enzovoort. Daarom zullen er altijd te veel of juist te weinig bewegingsmeldingen zijn.
Wat kan helpen, is om de camera te richten op een gebied waar weinig beweging plaatsvindt, zoals een muur. Maar uiteindelijk is betrouwbare detectie alleen mogelijk met actieve beeldherkenning en het gebruik van AI. Daarvoor is echter een internetverbinding nodig, en moeten de camerabeelden voortdurend naar de cloud en een centrale server worden gestreamd. Op die manier kan AI live meekijken en leren wat in uw situatie relevante bewegingen zijn — bijvoorbeeld door gezichtsherkenning toe te passen.
Maar de vraag is of dat wel legaal is. Wij denken van niet. U mag namelijk in principe geen camera continu op de openbare ruimte richten, laat staan voortdurend opnames maken en die aan AI-systemen doorgeven. Daarom verkopen wij geen producten die gebruik maken van deze AI-technologie.

Internet module DS6702

Aansluitpunten

Deze internet module heeft de volgende aansluitpunten:

N/L Netspanning: 220Volt
CH1: Maximaal 8 deurbellen met een 2 draadskabel, verkeerd om aansluiten kan niet.
CH2: Maximaal 6 schermen DS7796 met een 2 draadskabel, verkeerd om aansluiten kan niet.
LAN RJ45: De internet router via een netwerkkabel.
12V DC: Voorzie een slot of gong van 12V DC direct vanaf de internet module. Dit is alleen een voeding en geen schakelaar. De buiten-unit doet de schakeling van slot/poort.

Specificaties

Met deze internet module kan het systeem worden voorzien van stroom, signaal en eventueel internet.
Er wordt een kort stukje DIN rail meegeleverd om deze module mee op een muur te kunnen bevestigen.
Er wordt ook een 1.5 meter draad met daaraan een stekker die in het stopcontact kan geschikt voor 220V meegeleverd.
Het formaat van de internet module is: 72 x 89 x 59 mm
Aan deze internet module moet met een 2 draadskabel de deurbel en het scherm worden verbonden aan de poorten CH1 en CH2. Wat op welke poort wordt aangesloten maakt niet uit. En hoe om de kabels precies worden verbonden maakt ook niet uit, want het signaal is non-polair. Dit maakt de installatie erg eenvoudig.
Bij meerdere deurbellen of schermen maakt het niet uit hoe de bekabeling precies loopt, dus dit kan van scherm naar scherm zijn, of per scherm apart naar deze module.
Deze internet module kan worden verbonden met een internet router met een netwerkkabel om het systeem te voorzien van een zeer stabiele internet verbinding.
Deze netwerkkabel wordt niet meegeleverd maar is te koop in de lengtes 1 meter DS4965 en 20 meter DS4966.
Deze internet module moet worden aangesloten op 220V netspanning en voorziet vervolgens het hele systeem van stroom. De deurbel en het scherm krijgen vervolgens 36V voeding van deze module via de 2 draadskabel. Het scherm hoeft niet ook nog op een stopcontact worden aangesloten.
Op deze internet module is een extra poort die 12V DC voeding kan geven aan een bestaande gong of een elektrische deuropener of slot.
Deze internet module is ophangbaar aan een DIN rail in bijv. een meterkast.
