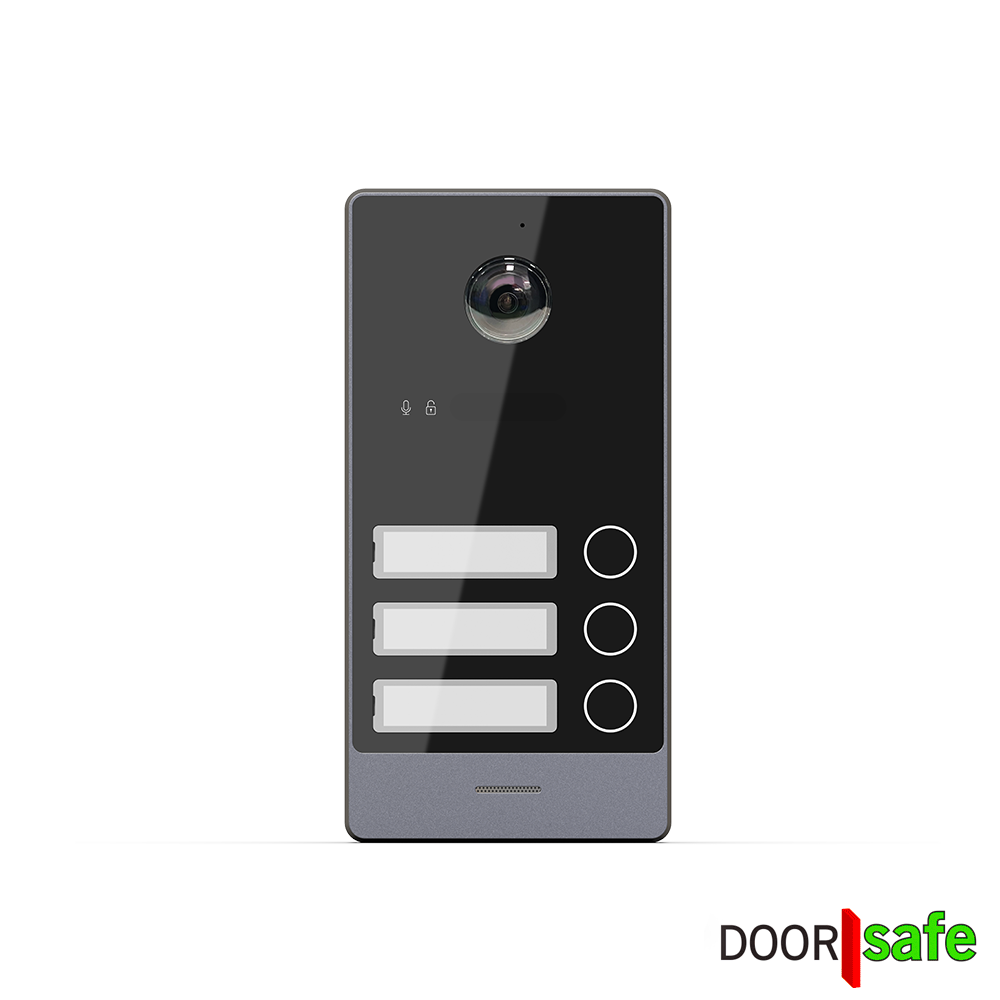

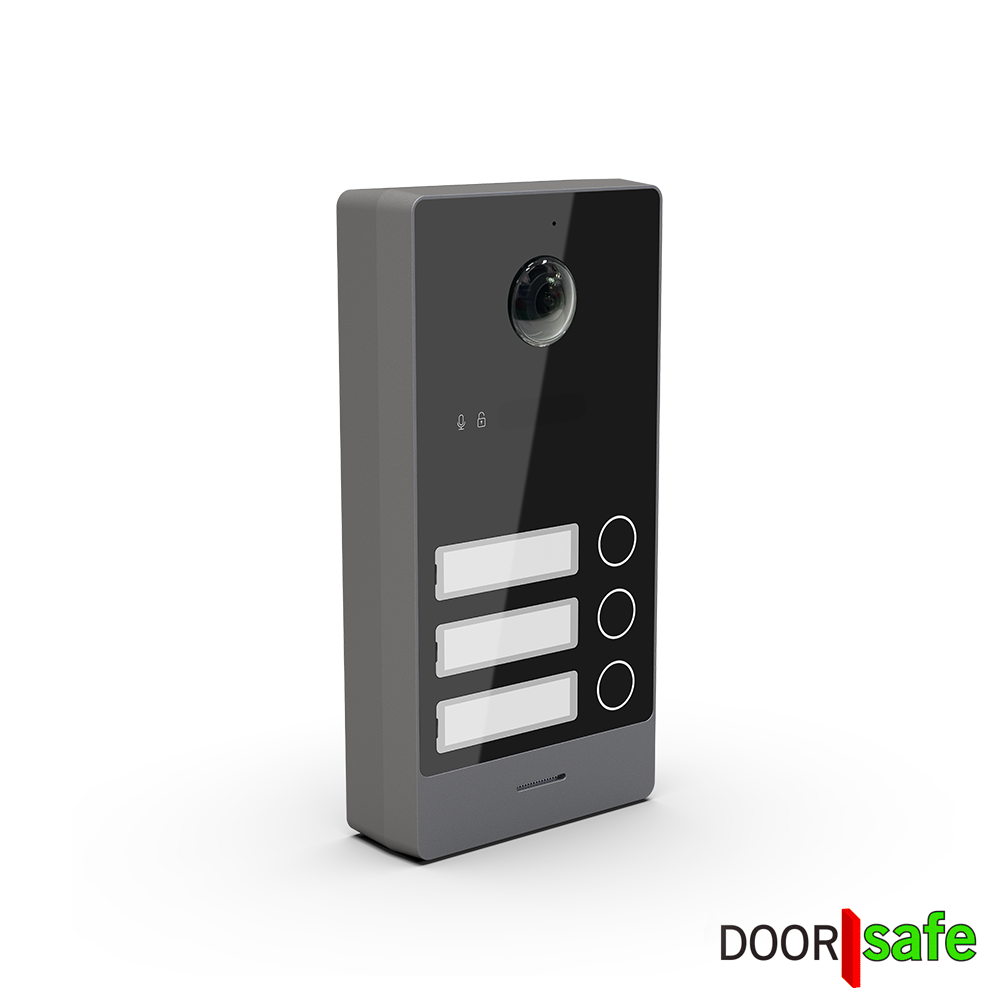

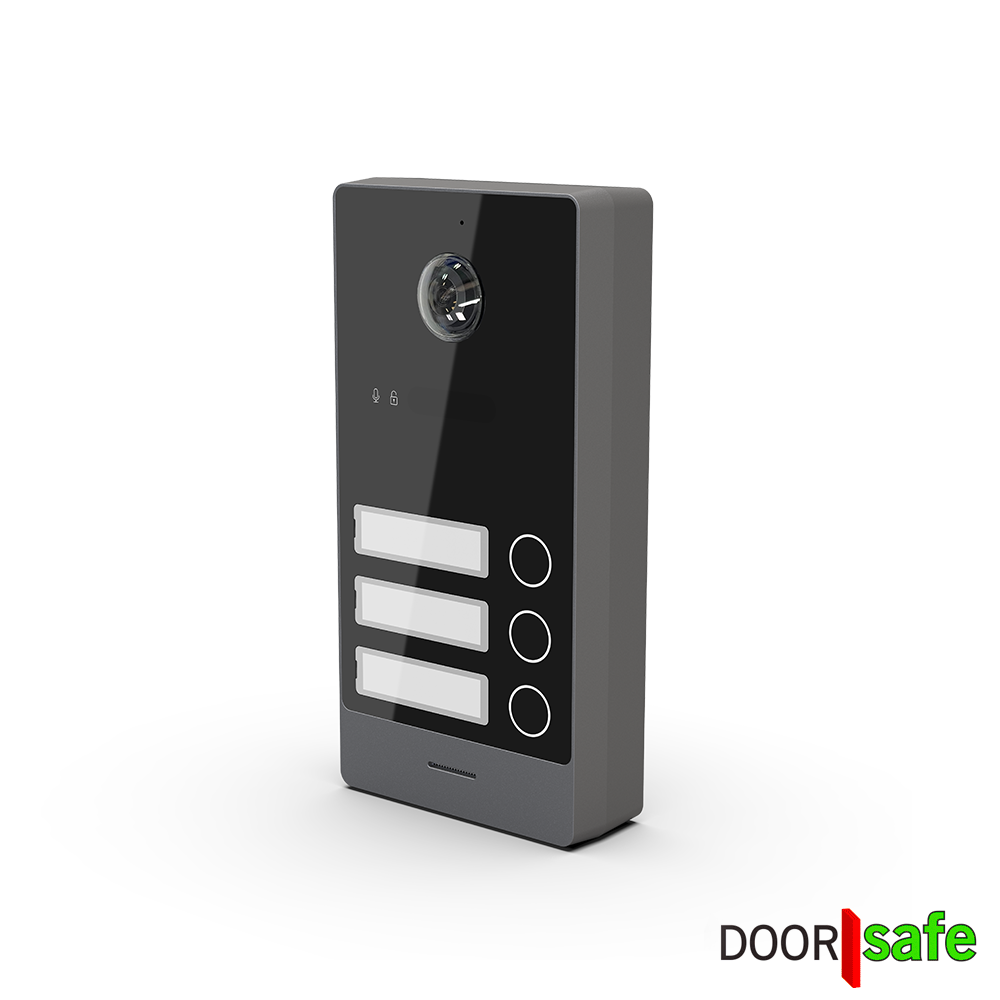

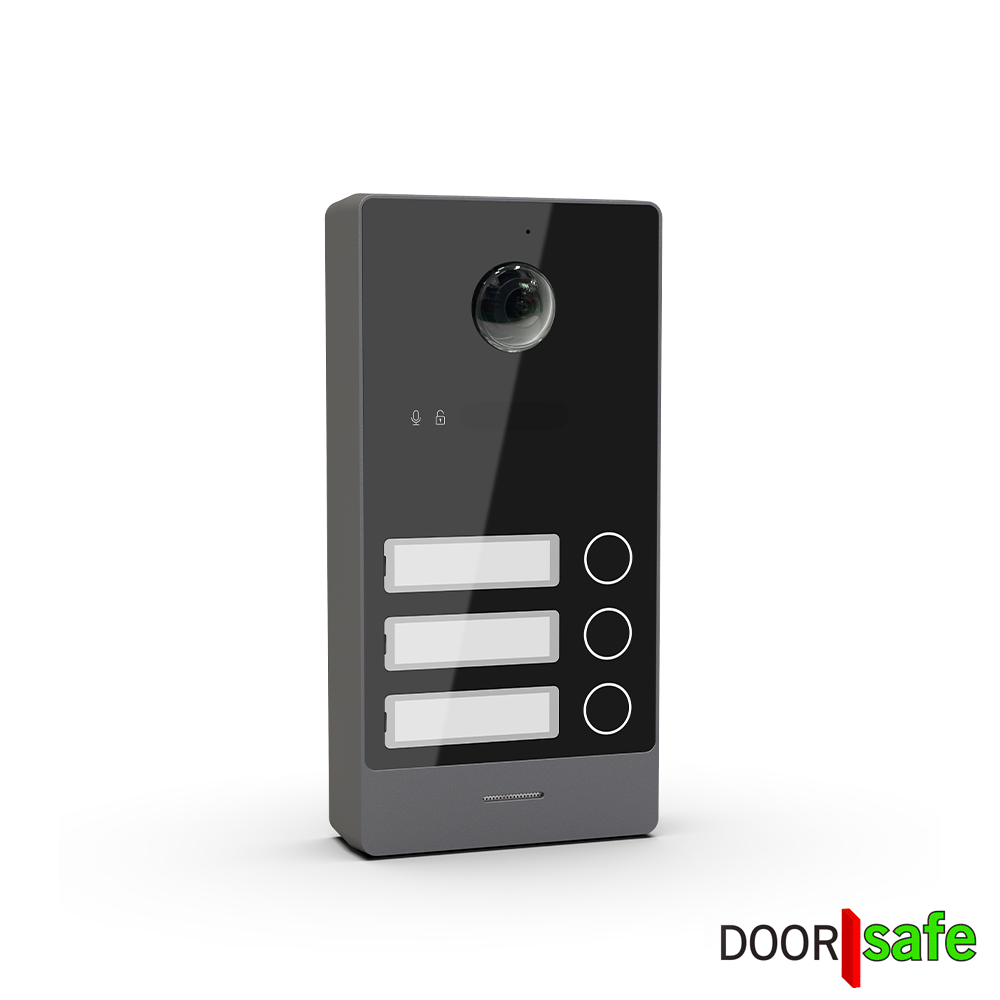

DS7887 | Opbouw HD video deurbel met camera | met of zonder regenkap | zwart | 2-draads | BUS | 3 knoppen

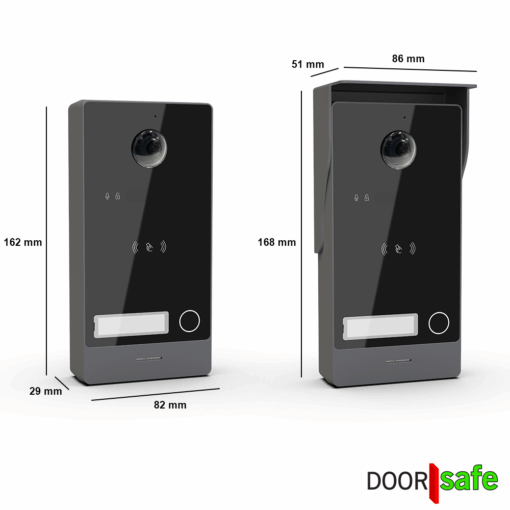

Formaten

• Afmetingen buitendeurbel zonder regenkap: 162 x 82 x 29 mm.
• Afmetingen buitendeurbel met regenkap: 168 x 86 x 51 mm.

Specificaties

• Hoge resolutie camera: 2MP FHD 1080P met 150° kijkhoek.
• Behuizing: Metaal met kunststof voorplaat.

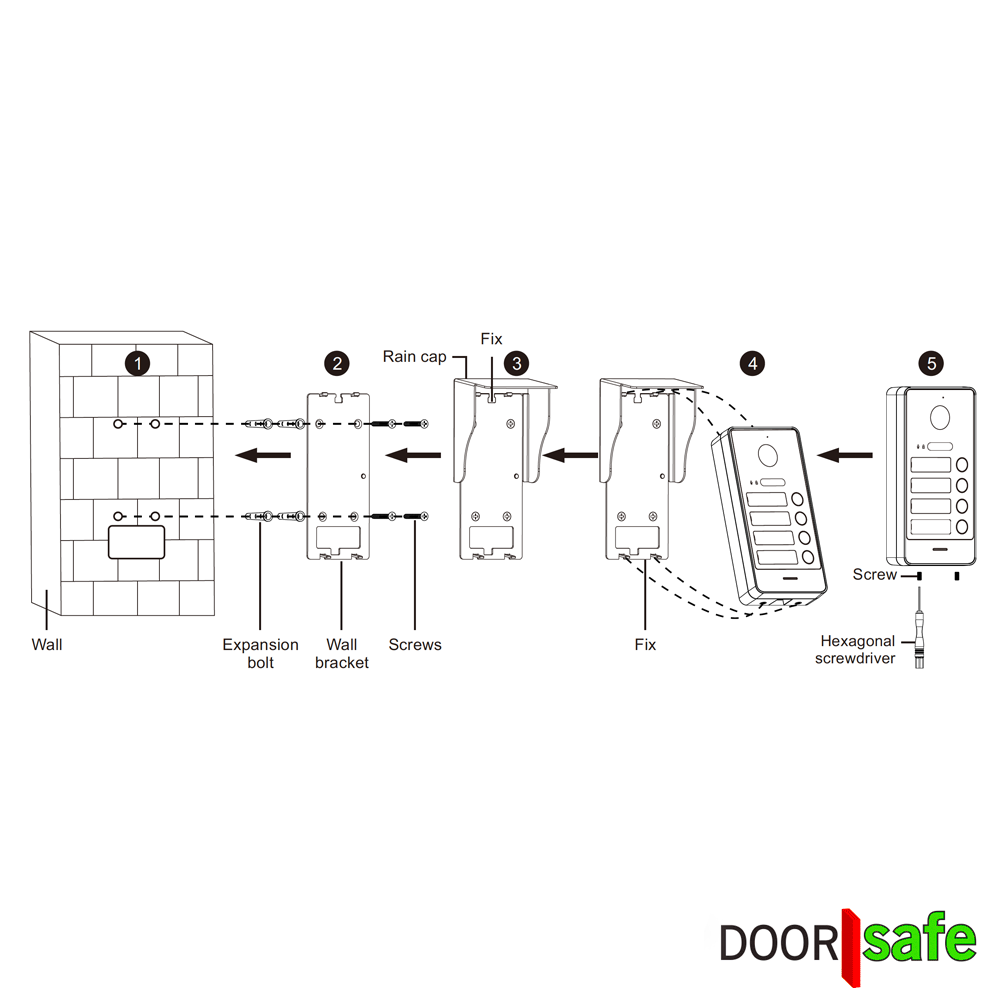

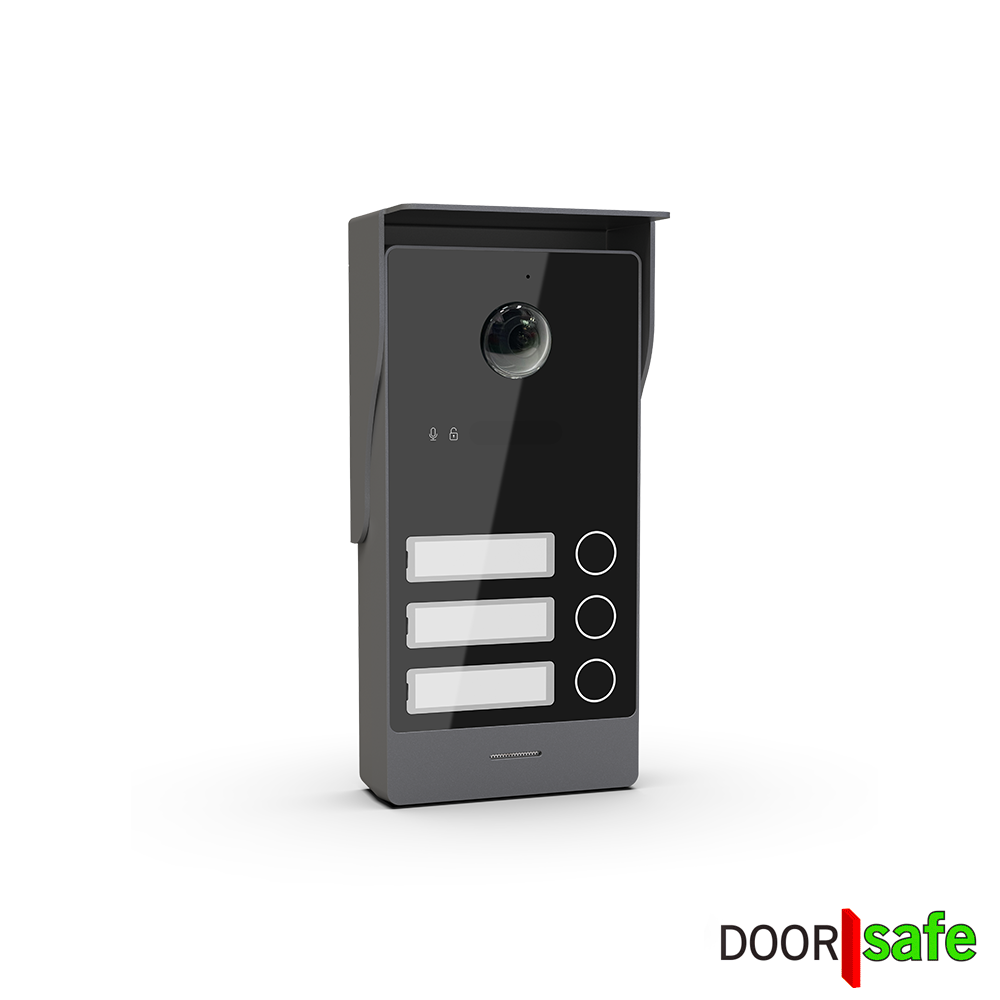

• Optionele regenkap: Meegeleverde metalen regenkap voor extra bescherming, optioneel te bevestigen.
• Weer-, water- en stofbestendig: IP65 / IK07.
• Nachtzicht: 6 infrarood-LED’s.
• Diefstalalarm: Bij verwijdering van de deurbel van de montageplaat klinkt een sirene via de speaker in zowel de buitenunit als het scherm.
• Verlichting: Naamplaatje en drukknop zijn verlicht.
• Optioneel te gebruiken: ingebouwde RFID MiFare IC-chiplezer: Voor het openen van aangesloten deuren of poorten.
  • MiFare: is veiliger dan EM Marine RFID-technologie, met een ontwerp van 32 sectoren en 4 blokken, en 8 sectoren en 16 blokken. MiFare-chips zijn beschikbaar in armbanden, druppels en andere dragers.
  • Specificaties: 13,56 MHz, ondersteunt ISO/IEC 14443 Type A, 196 kb/s.
  • Maximaal aantal chips: 1000.
  • Leesafstand: ≤ 2 cm.
  • Inclusief: 3 MiFare-chips.
• Inclusief: Schroeven en pluggen.
• Exclusief: Kabels.
• Supereenvoudige installatie: 2-draads, niet-gepolariseerde aansluiting – draden kunnen niet verkeerd worden aangesloten. Twee aansluitmethoden:
  • Direct naar scherm: Verbind de buitenunit met 2 draden aan het scherm. Sluit het scherm aan op een voeding en maak verbinding met internet via WiFi.
  • Via internetmodule: Verbind de buitenunit met 2 draden aan de DS6702-internetmodule, sluit de module aan op 220V en een internetrouter via een netwerkkabel. Verbind de module met 2 draden aan het DS7896-scherm, dat zowel stroom als signaal ontvangt via deze draden. Als het niet lukt om 2 draden naar het scherm te leggen, kies dan het DS7899-scherm en verbind dit via WiFi of een (PoE) netwerkkabel met dezelfde router als de internetmodule.

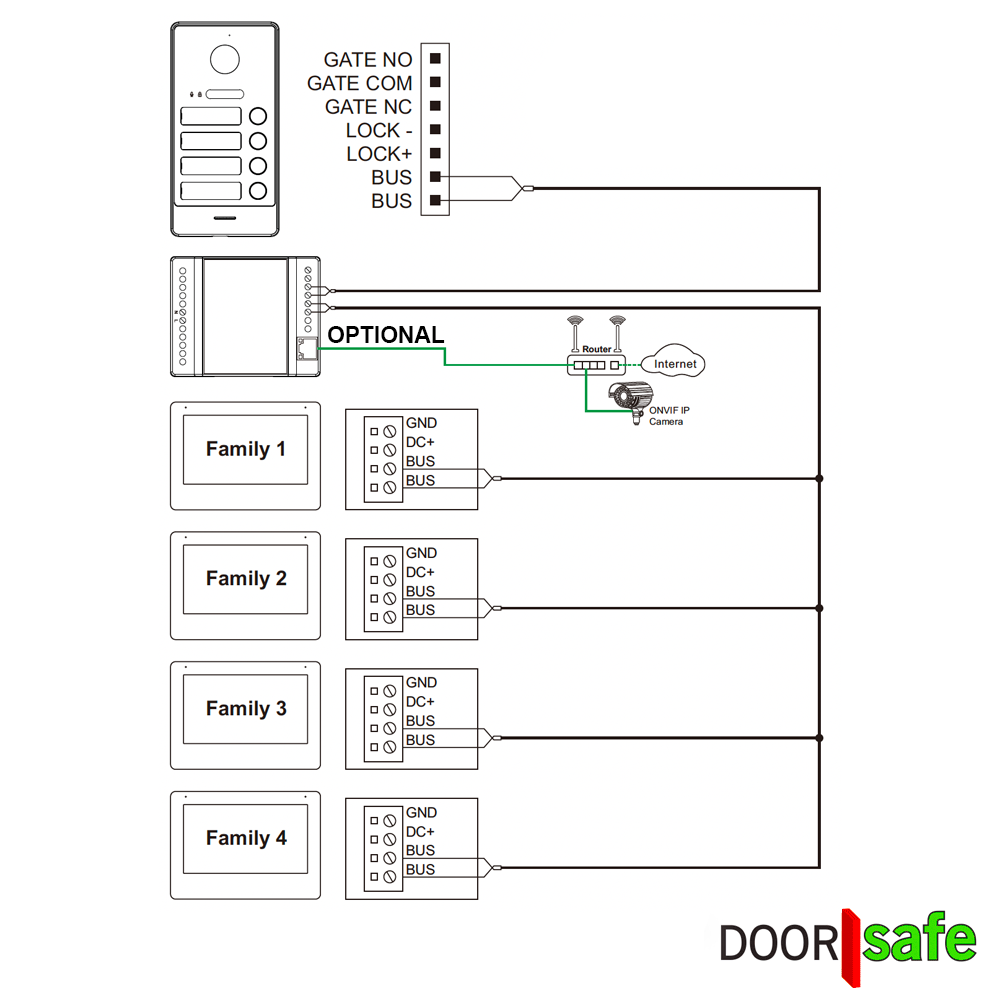

  • Afstand: De buitenunit kan tot 300 meter van de internetmodule worden geplaatst, afhankelijk van kabeltype, aantal deurbellen en schermen. Zie het aansluitschema in de productafbeeldingen of handleiding.
• Flexibele schermconfiguratie per knop:
  • Eén scherm per knop/huis: Geef elk scherm een uniek huisnummer, bijv. bij 4 knoppen en 4 schermen: 101, 102, 103, 104.
    • Bij aanbellen op knop 1 rinkelt alleen het scherm met huisnummer 101; andere schermen rinkelen niet.
    • Bij aanbellen op knop 2 rinkelt alleen het scherm met huisnummer 102, enz., tot max. 4 knoppen.
  • Meerdere schermen per knop/huis: Geef max. 6 schermen hetzelfde huisnummer (bijv. 101) en een uniek kamernummer.
    • Bij aanbellen op knop 1 rinkelen alle max. 6 schermen met huisnummer 101.
    • Als één scherm de oproep beantwoordt, stoppen de andere schermen met rinkelen.
    • Stel het hoofdscherm in op Kamer 1 en huisnummer 101, het tweede scherm op Kamer 2 en huisnummer 101, enz., tot max. 6 kamers.

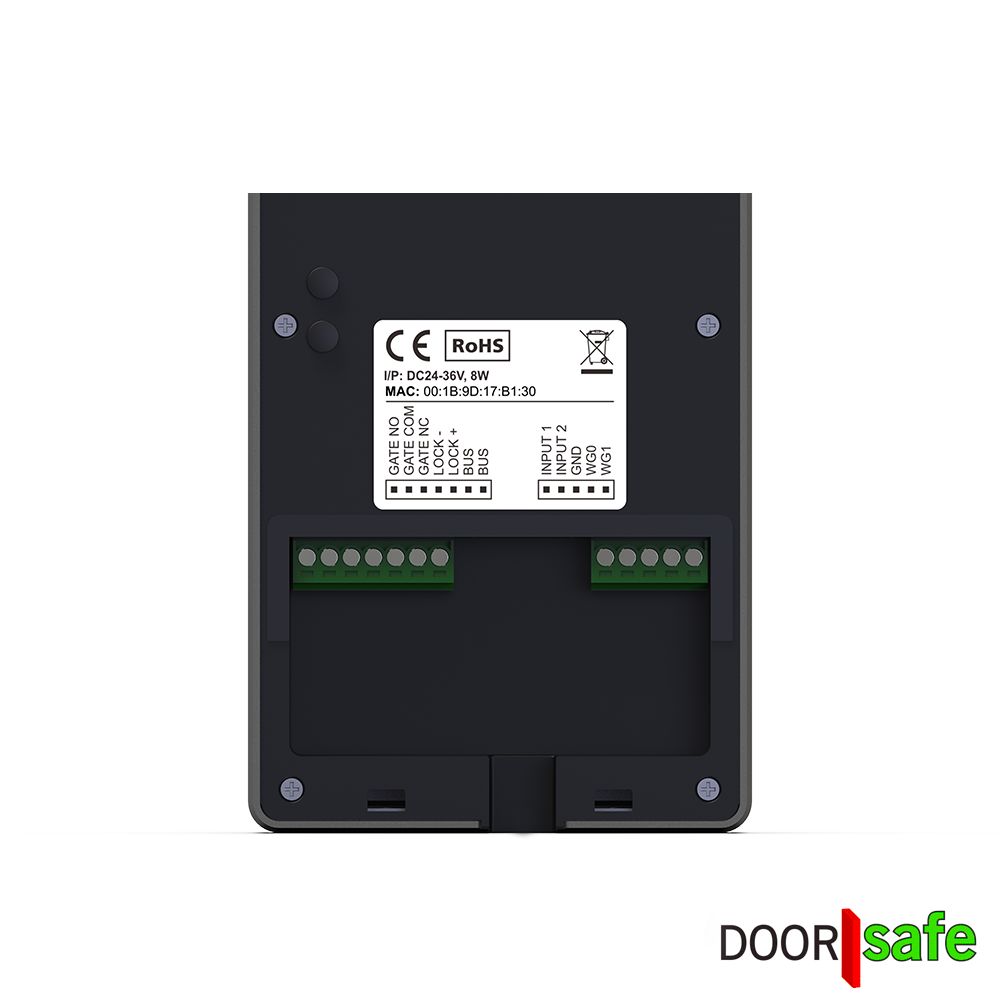

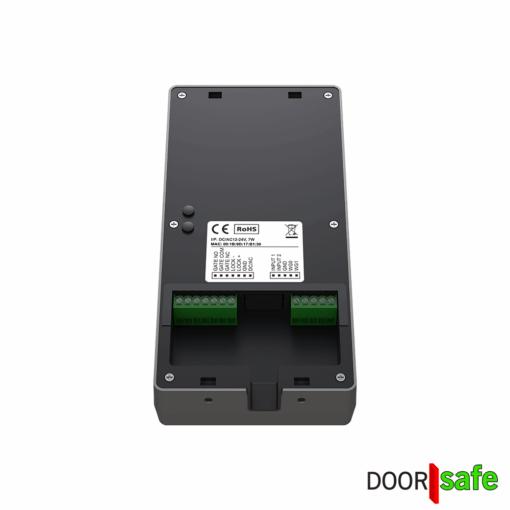

Aansluitpunten

• 2 x BUS: 2-draads aansluiting voor verbinding met het scherm of de internetmodule.
• GATE NO/COM/NC: Voor het aansluiten van een elektrische deuropener of poort (arbeidsstroom of ruststroom).
  • Dry contact: Vereist een aparte voeding voor de schakeling en het slot (max. AC/DC 30V, 4A).
  • Unlocktijd: Instelbaar via het scherm.
• LOCK – / LOCK +: Voor het aansluiten van een 12V DC elektrische deuropener (arbeidsstroom).
  • Wet contact: Levert 12V DC, 0.7A voor het slot, geen aparte voeding nodig.
  • Unlocktijd: Instelbaar via het scherm.
• INPUT 1 / INPUT 2 / GND: Voor aansluiting van een deursensorcontact of exit-knop.

Slot/poort openen

De met de buiten-unit verbonden poort en/of slot kan op deze manieren worden geopend:

1. Via het scherm: Druk op de poort- (poortsymbool) of slotknop (sleutelsymbool) terwijl u de camerabeelden bekijkt.
2. Via RFID-chip: Houd een RFID-chip tegen de voorkant van de buitenunit. In het scherm kunt u instellen of de chip de poort of het slot opent.
3. Via QR-code: Toon een QR-code aan de camera van de buitenunit. In het scherm kunt u instellen of de QR-code de poort of het slot opent. Genereer een QR-code via het scherm. Kies voor eenmalig gebruik, continu gebruik, of gebruik op specifieke tijden of dagen van de week.
4. Via exit-knop: Druk op een met de buitenunit verbonden exit-knop. In het scherm kunt u instellen of de exit-knop de poort of het slot opent.
5. Als het systeem verbonden is met internet: Via de app: Druk in de app op de poort- of slotknop (sleutelsymbool) tijdens een actieve verbinding.

Meegeleverd

• 1 x Doorsafe 7887 deurbel met 3 knoppen & RFID MiFare lezer
• 1 x Regenkap
• 3 x MiFare chips
• 2 pluggen & schroeven
• Inbussleutel en schroefjes om deurbel mee vast te zetten op de montageplaat
• 1 x Reset pinnetje
• 2 x Doorsafe sticker
