Formaten

72 x 89 x 59 mm

Dit product bestaat uit:

1 x DS6702 internet module
1 x DIN rail | 50 x 35 mm
1 x 1.5 m. draad met stekker voor 220V

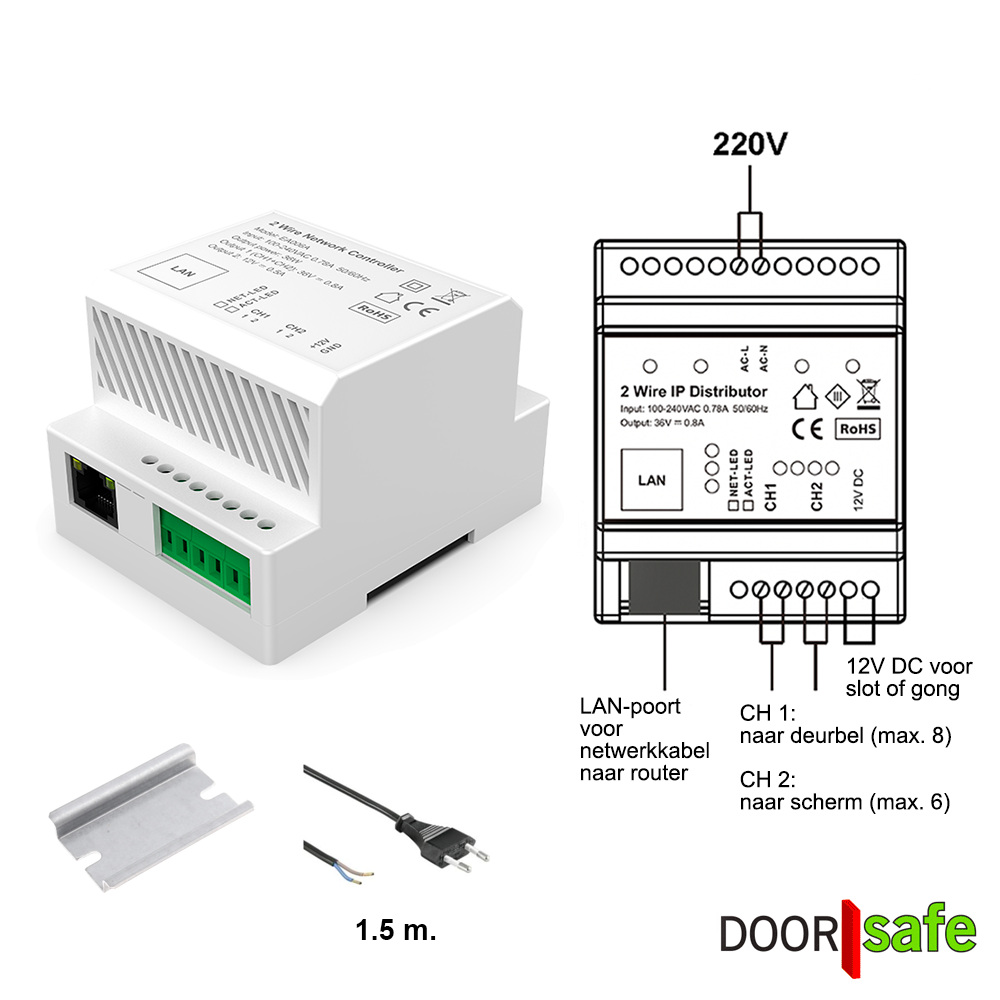

Aansluitpunten

Deze internet module heeft de volgende aansluitpunten:

N/L Netspanning: 220Volt
CH1: Maximaal 8 deurbellen met een 2 draadskabel, verkeerd om aansluiten kan niet.
CH2: Maximaal 6 schermen DS7796 met een 2 draadskabel, verkeerd om aansluiten kan niet.
LAN RJ45: De internet router via een netwerkkabel.
12V DC: Voorzie een slot of gong van 12V DC direct vanaf de internet module. Dit is alleen een voeding en geen schakelaar. De buiten-unit doet de schakeling van slot/poort.

Specificaties

Met deze internet module kan het systeem worden voorzien van stroom, signaal en eventueel internet.
Er wordt een kort stukje DIN rail meegeleverd om deze module mee op een muur te kunnen bevestigen.
Er wordt ook een 1.5 meter draad met daaraan een stekker die in het stopcontact kan geschikt voor 220V meegeleverd.
Het formaat van de internet module is: 72 x 89 x 59 mm
Aan deze internet module moet met een 2 draadskabel de deurbel en het scherm worden verbonden aan de poorten CH1 en CH2. Wat op welke poort wordt aangesloten maakt niet uit. En hoe om de kabels precies worden verbonden maakt ook niet uit, want het signaal is non-polair. Dit maakt de installatie erg eenvoudig.
Bij meerdere deurbellen of schermen maakt het niet uit hoe de bekabeling precies loopt, dus dit kan van scherm naar scherm zijn, of per scherm apart naar deze module.
Deze internet module kan worden verbonden met een internet router met een netwerkkabel om het systeem te voorzien van een zeer stabiele internet verbinding.
Deze netwerkkabel wordt niet meegeleverd maar is te koop in de lengtes 1 meter DS4965 en 20 meter DS4966.
Deze internet module moet worden aangesloten op 220V netspanning en voorziet vervolgens het hele systeem van stroom. De deurbel en het scherm krijgen vervolgens 36V voeding van deze module via de 2 draadskabel. Het scherm hoeft niet ook nog op een stopcontact worden aangesloten.
Op deze internet module is een extra poort die 12V DC voeding kan geven aan een bestaande gong of een elektrische deuropener of slot.
Deze internet module is ophangbaar aan een DIN rail in bijv. een meterkast.

Deze (internet) module kan op 2 manieren worden aangesloten:

2. MET 2 DRAADSKABEL VAN BUITEN-UNIT VIA (INTERNET) MODULE NAAR SCHERM

AANSLUITOPTIE 2 – MET 2 DRAADSKABEL VAN BUITEN-UNIT VIA (INTERNET) MODULE NAAR SCHERM

Ga van de buiten-unit met een 2-draadskabel naar de (internet) module.
Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis!
Ga van de (internet) module met een 2-draadskabel naar het scherm.
Het scherm krijgt van de module zowel stroom als signaal via deze 2 draadskabel. Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis!
→ Kies scherm DS7896 of DS7796
Sluit de (internet) module aan op 220V.
Optioneel: sluit de internet module met een netwerkkabel aan op de internet router om een koppeling met de app te kunnen maken.

Verder:

De 2 draadskabels kunnen tot 300 meter lang zijn. Zie hiervoor dit schema.
De tussenliggende/verlengende en netwerk kabels worden niet meegeleverd.
Meerdere buiten-units met 1 scherm of (internet) module verbinden is mogelijk.
Meerdere schermen met buiten-unit of (internet) module verbinden is mogelijk.
Een bestaande/WiFi/Draadloze gong toevoegen is mogelijk.
Aansluiten slot/poort aan buiten-unit of draadloos is mogelijk.
ONVIF bewakingscamera aan het scherm toevoegen is mogelijk.
Streamen beelden van 4 deurbellen/camera’s naar een NAS is mogelijk.

3. MET 2 DRAADSKABEL VAN BUITEN-UNIT NAAR INTERNET MODULE & SCHERM VERBINDEN MET INTERNET & VOEDING

AANSLUITOPTIE 3 – MET 2 DRAADSKABEL VAN BUITEN-UNIT NAAR INTERNET MODULE & SCHERM VERBINDEN MET INTERNET & VOEDING

→ Gebruik deze methode voor als het niet lukt om van de module met een 2 draadskabel bij het scherm te komen en als op de plek waar het scherm moet komen te hangen wel WiFi of een (POE) netwerkkabel aansluiting is.

Ga van de buiten-unit met een 2-draadskabel naar de internet module.
Hoe om aansluiten maakt niet uit want het signaal is non-polair, dus kan niet mis!
Sluit de internet module aan op 220V.
Sluit de internet module met een netwerkkabel aan op de internet router.
Voorzie het scherm van voeding en een internet verbinding met dezelfde internet router als waar de internet module mee verbonden is.
Dit kan op deze manieren:
1. WiFi + 15V: Laat het scherm met een 2,4/5Ghz WiFi netwerk verbinden en voorzie het scherm van 15V door de meegeleverde voeding in het stopcontact te steken.
2. UTP + 15V: Laat het scherm met een netwerkkabel verbinden en voorzie het scherm van 15V door de meegeleverde voeding in het stopcontact te steken.
3. UTP met PoE 802.3af: Laat het scherm met een netwerkkabel verbinden met een PoE 802.3af switch om de netwerkkabel het scherm te voorzien van zowel stroom als internet. Suggestie voor POE switch: DS4986.
4. UTP + PoE-adapter: Gebruik de DS4975 PoE-adapter bij de router om internet en stroom in de netwerkkabel te injecteren, en splits deze bij het scherm weer naar aparte internet- en voedingsaansluitingen.
→ Kies scherm DS7899 of DS6669
